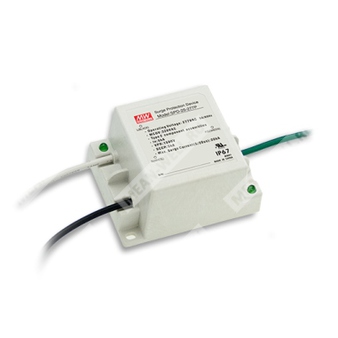

SPD-20-240P - устройство защиты от импульсных перенапряжений для сетей переменного тока 240 В с параллельным подключением.
SPD-20-240P — ограничитель импульсных перенапряжений серии SPD-20 компании MEAN WELL, предназначенный для защиты оборудования в однофазных сетях переменного тока 240 В, включая LED-драйверы и другую промышленную электронику. Устройство выполнено как компонентная сборка типа 2, подключается параллельно по трехпроводной схеме и обеспечивает защиту по каналам линия–земля, нейтраль–земля и линия–нейтраль. Исполнение корпуса соответствует степени защиты IP67, что допускает установку как внутри помещений, так и вне помещений.
Расшифровка партномера
| Элемент партномера | Значение |
| SPD | Устройство защиты от импульсных перенапряжений |
| 20 | Серия с максимальным разрядным током 20 кА |
| 240 | Исполнение для сети переменного тока 240 В, 50/60 Гц |
| P | Исполнение для параллельного подключения |
Общее описание
Устройство предназначено для шунтирования импульсных перенапряжений в сети питания и ограничения уровня напряжения на защищаемом оборудовании. В конструкции применены варисторные элементы, формирующие защиту между всеми основными проводниками однофазной сети TN. Наличие светодиодного индикатора позволяет визуально контролировать работоспособность устройства после подачи питания.
Особенности
- Компонентная сборка типа 2.
- Защита по цепям линия–земля и линия–линия.
- Параллельная схема подключения, 3 провода.
- Светодиодная индикация состояния.
- Пригодность для защиты LED-драйверов от импульсных перенапряжений.
- Степень защиты IP67 для внутренней и наружной установки.
- Способность защиты от импульсных перенапряжений до 10 кВ.
Электрические параметры
| Параметр | Значение |
| Модель | SPD-20-240P |
| Рабочее напряжение | 240 В AC, 50/60 Гц |
| Максимальное длительно допустимое рабочее напряжение | 300 В AC |
| Номинальный разрядный ток | 5 кА |
| Максимальный импульсный ток, форма 8/20 мкс | 20 кА |
| Номинал стойкости к току короткого замыкания | 5 кА |
| Время срабатывания | < 25 нс |
| Испытательное выдерживаемое напряжение | 1600 В AC, 1 минута |
Параметры ограничения перенапряжения
| Параметр | Значение |
| Уровень защитного напряжения | 1500 В для цепей линия–земля, нейтраль–земля, линия–нейтраль |
| Защищаемые режимы | Линия–земля, нейтраль–земля, линия–нейтраль |
| Способ подключения | Параллельный |
| Количество проводов подключения | 3 |
Эксплуатационные параметры
| Параметр | Значение |
| Диапазон рабочей температуры | от -40 до +70 °C |
| Степень защиты оболочки | IP67 |
| Светодиодная индикация | Есть |
Подключение
| Вывод | Назначение | Цвет провода |
| L | Фазный провод сети переменного тока | Черный |
| N | Нейтраль сети переменного тока | Белый |
| FG/PE | Защитное заземление | Зеленый |
Конструктивные параметры
| Параметр | Значение |
| Габаритные размеры | 90 × 70 × 50 мм |
| Номер корпуса | SPD-20A |
| Допуск на размеры | ±1 мм |
| Длина проводов | 150 ± 5 мм |
| Сечение проводов | 10 AWG FEP |
| Монтажные отверстия | Диаметр 4,2 мм |
Надежность и ресурс
| Параметр | Значение |
| Средняя наработка на отказ | 4508,6 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| Средняя наработка на отказ | 7162,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL1449, третье издание; CSA C22.2 No.8; BS EN/EN61643-11 только для SPD-20-240P; EAC TP TC 004 |
| Класс устройства | Компонентная сборка типа 2 |
Упаковка
| Параметр | Значение |
| Масса изделия | 0,39 кг |
| Количество в упаковке | 18 шт. |
| Масса упаковки | 8 кг |
| Объем упаковки | 0,84 куб. фута |
Схема защиты и функциональная структура
Схема устройства включает три варисторных защитных канала между проводниками AC/N, AC/L и FG/PE, что обеспечивает ограничение импульсных перенапряжений по основным путям распространения помех в однофазной сети. Также в схеме предусмотрены цепи индикации состояния на светодиодах с токоограничивающими резисторами.
Монтаж и эксплуатация
- Устройство предназначено для установки и эксплуатации как ограничитель импульсных перенапряжений серии SPD-20.
- Подключение выполняется параллельно линии в системе TN.
- Нарушение правил монтажа может существенно ухудшить эффективность защиты.
- Перед началом монтажа необходимо проверить напряжение сети измерительным прибором и убедиться в правильности выбора модели по напряжению питания.
- Запрещается устанавливать устройство, если измеренное напряжение превышает допустимые параметры устройства.
- Перед монтажом необходимо полностью отключить питание электрической системы.
- Перед подачей питания необходимо убедиться в правильности всех соединений.
- После подачи питания светодиодный индикатор должен светиться; если индикатор не светится, устройство требует обслуживания.
- Запрещается установка в незаземленной системе.
- Устройство должно устанавливаться квалифицированным электротехническим персоналом в соответствии с действующими нормами и правилами.
- Запрещается устанавливать устройство после падения, удара или при наличии видимых повреждений.
Примечания
| № | Содержание |
| 1 | Во время данного испытания варисторы должны быть удалены. |
| 2 | Примечания 4, 5, 6, 7 относятся к BS EN/EN61643-11 и применимы к SPD-20-240P. |
| 3 | Устройства были подвергнуты испытаниям импульсным воздействием и испытаниям на ток короткого замыкания с использованием предохранителя класса J номиналом 30 А и напряжением не менее 600 В AC. |
