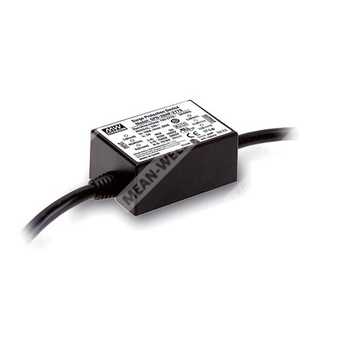

SPD-20HP-480S - устройство защиты от импульсных перенапряжений для последовательного включения в цепи питания AC LED-оборудования и промышленной нагрузки.
Назначение
SPD-20HP-480S — высокоэффективное устройство защиты от импульсных перенапряжений серии SPD-20HP, предназначенное для подавления переходных перенапряжений в сетях переменного тока 347...480 В, 50/60 Гц. Компонент ориентирован на применение в наружных и коммерческих светодиодных светильниках, а также в других системах питания, где требуется защита от грозовых и коммутационных импульсов.
Изделие выполнено на основе термозащищённой варисторной технологии и имеет встроенный узел теплового отключения, предназначенный для предотвращения катастрофического отказа и пожароопасных режимов при деградации варистора или длительном воздействии перенапряжения. Для контроля состояния предусмотрен встроенный светодиодный индикатор.
Расшифровка партномера
| Элемент партномера | Значение |
| SPD | Устройство защиты от импульсных перенапряжений |
| 20 | Максимальный разрядный ток 20 кА |
| HP | Высокая производительность |
| 480S | Исполнение для сетей 347...480 В AC, последовательное включение |
Особенности
- Последовательная схема подключения.
- Исполнение UL 1449 тип 4CA.
- Защита по цепям линия-линия и линия-земля.
- Максимальный разрядный ток 20 кА при форме импульса 8/20 мкс.
- Низкий уровень измеренного ограничивающего напряжения и уровня защиты по напряжению.
- Термозащищённая конструкция.
- Кабель с двойной изоляцией.
- Светодиодная индикация состояния.
- Степень защиты корпуса IP66 для внутренней и наружной установки.
- Применимость для защиты LED-драйверов с изоляцией класса I.
- Способность защиты от импульсных перенапряжений до 20 кВ.
Области применения
- Наружное и коммерческое светодиодное освещение.
- Дорожное освещение.
- Светофорные и транспортные системы.
- Цифровые информационные табло.
- Настенное освещение.
- Освещение парковок и гаражей.
- Прожекторное освещение.
- Тоннельное освещение.
- Уличное освещение.
Описание конструкции и работы
SPD-20HP-480S представляет собой самозащищённое устройство подавления переходных перенапряжений, разработанное для применения в светотехническом оборудовании и смежных силовых цепях. Встроенная термическая защита отключает варисторный элемент при его перегреве или достижении предельного состояния. Это повышает эксплуатационную безопасность и снижает риск повреждения окружающего оборудования.
Серия SPD-20HP характеризуется низкими значениями ограничивающего напряжения, что улучшает координацию защиты с LED-драйверами и может способствовать увеличению срока службы светильника за счёт более мягкого ограничения импульсных воздействий. Светодиодный индикатор позволяет визуально контролировать пригодность модуля к эксплуатации.
Электрические параметры
Параметры сети и длительного режима
| Параметр | Значение |
| Модель | SPD-20HP-480S |
| Рабочее напряжение | 347...480 В AC, 50/60 Гц |
| Максимальное длительно допустимое рабочее напряжение | 510 В AC |
| Максимальный непрерывный ток | 5 А |
| Рабочая температура | от -40 до +75 °C |
Параметры ограничения перенапряжения
| Параметр | Значение |
| Измеренное ограничивающее напряжение между L-N | 1400 В |
| Измеренное ограничивающее напряжение между L-G | 1560 В |
| Измеренное ограничивающее напряжение между N-G | 1570 В |
| Уровень защиты по напряжению между L-N | Не указан |
| Уровень защиты по напряжению между L-G/PE | Не указан |
| Уровень защиты по напряжению между N-G/PE | Не указан |
Импульсные характеристики
| Параметр | Значение |
| Номинальный разрядный ток | 10 кА, форма импульса 8/20 мкс |
| Максимальный разрядный ток | 20 кА, форма импульса 8/20 мкс |
Соответствие стандартам и классификация
| Параметр | Значение |
| Стандарты безопасности | UL1449, 4-е издание; EAC TP TC 004 |
| Степень защиты оболочки | IP66 |
| Тип по UL 1449 | Тип 4CA |
Индикация состояния
| Параметр | Значение |
| Тип индикации | Оптическая, светодиодная |
| Светодиод светится | Устройство исправно |
| Светодиод не светится | Устройство достигло конца срока службы, требуется замена |
Механические параметры
| Параметр | Значение |
| Габариты корпуса | 71,6 × 67,7 × 32 мм |
| Единицы измерения чертежа | мм |
| Диаметр монтажного отверстия | 6,4 ± 0,3 мм |
| Размер по высоте монтажной зоны | 18 ± 1,5 мм |
| Проводники | UL2586, 16 AWG, 3 жилы, со стороны входа и выхода |
| Длина проводов | 200 ± 20 мм с каждой стороны |
| Участок разделки проводов | 40 ± 5 мм |
| Длина зачищенного конца | 5 ± 2 мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,243 кг |
| Масса одной коробки | 1,73 кг |
| Количество изделий в коробке | 6 шт. |
| Масса транспортной тары | 9,3 кг |
| Количество коробок в транспортной таре | 5 |
Повторяемая импульсная нагрузка
| Количество воздействий | Ток импульса |
| 1 | 20000 А |
| 2 | 15000 А |
| 15 | 10000 А |
| 100 | 3000 А |
| 1000 | 1600 А |
| 10000 | 650 А |
| 100000 | 400 А |
| 1000000 | 240 А |
Монтаж и подключение
Устройство предназначено для последовательного включения в линию питания. На схеме подключения обозначены проводники L, N и G/PE со стороны сети и со стороны источника питания AC/DC. Применение предусмотрено в системе с защитным проводником.
- Перед началом монтажа необходимо проверить напряжение сети и убедиться в правильности выбора исполнения по рабочему напряжению.
- Запрещается устанавливать устройство, если измеренное напряжение превышает номинальные пределы модуля.
- Перед монтажом необходимо снять напряжение с электрической системы.
- До подачи питания следует проверить корректность всех электрических соединений.
- После подачи питания светодиодный индикатор должен светиться. Если индикатор не светится, устройство требует обслуживания или замены.
Примечания
| Пункт | Содержание |
| 1 | Максимальное длительно допустимое рабочее напряжение — это максимальное действующее значение напряжения, которое может непрерывно прикладываться к устройству защиты. |
| 2 | Измеренное ограничивающее напряжение по UL1449 — это наибольшее значение остаточного напряжения, измеренное при воздействии импульсов 8/20 мкс номинального разрядного тока; указывается как среднее значение по 15 импульсам. |
| 3 | Уровень защиты по напряжению по IEC 61643-11 — это наибольшее значение остаточного напряжения при воздействии импульсов 8/20 мкс номинального разрядного тока, округлённое до максимального измеренного значения. |
| 4 | Номинальный разрядный ток характеризует стойкость устройства; испытание выполняется 15 импульсами тока формы 8/20 мкс. |
| 5 | Максимальный разрядный ток характеризует предельную способность устройства; испытание выполняется одиночным импульсом тока формы 8/20 мкс. Все устройства выдерживают такой ток с возможным безопасным размыканием теплового расцепителя. |
Сведения по MTBF
| Параметр | Значение |
| MTBF | Не указан в документе |
