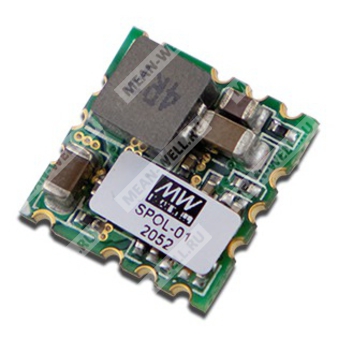

SPOL-01 - неизолированный программируемый DC-DC POL-преобразователь на 1 А для понижающего питания нагрузки.
Краткое описание
SPOL-01 представляет собой компактный неизолированный программируемый преобразователь постоянного тока типа point-of-load в корпусе для поверхностного монтажа. Модуль предназначен для локального питания цифровых и промышленных узлов, обеспечивает регулируемое выходное напряжение, дистанционное включение/выключение, защиту от короткого замыкания и работу в широком диапазоне входных напряжений.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| SPOL | Серия неизолированных программируемых DC-DC POL-преобразователей |
| 01 | Выходной ток 1 А |
Основные особенности
- Монтаж в корпусе LGA для поверхностного монтажа.
- Ультракомпактные габариты: 12,4 × 12,4 × 4,0 мм.
- Широкий диапазон входного напряжения: 3...14 В DC.
- Программируемое выходное напряжение: от 0,9 до 5,5 В DC.
- Высокий КПД: до 90% при 12 В входного напряжения.
- Удаленное управление включением/выключением.
- Ульраширокий диапазон рабочей температуры: от -40 до +82 °C.
- Защита от короткого замыкания с непрерывным режимом и автоматическим восстановлением.
- Не требует минимальной нагрузки.
- 3 года гарантии.
Области применения
- Телекоммуникационные системы.
- Серверное и накопительное оборудование.
- Промышленные системы управления.
- Распределенные системы питания.
- Узлы промежуточной шины питания.
- Возобновляемая энергетика.
- Системы управления аккумуляторными батареями (BMS).
- Программируемые логические матрицы (FPGA).
Описание
Серия SPOL-01 — это 1-амперный неизолированный программируемый преобразователь постоянного тока типа point-of-load в SMD-исполнении, предназначенный для встроенных применений. Конструкция оптимизирована для компактных устройств и высокоплотного монтажа. Преобразователь работает от входного напряжения 3...14 В DC и позволяет устанавливать выходное напряжение в диапазоне 0,9...5,5 В DC посредством внешнего резистора настройки. Серия рассчитана на применение в промышленной, телекоммуникационной и распределенной силовой электронике.
Таблица параметров
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 3...14 В DC |
| Напряжение запуска | 3,0 В |
| Порог отключения по понижению напряжения | 2,2 В |
| Рекомендуемый внешний предохранитель | 2 А |
| Время запуска | 6 мс |
| Потребляемый ток без нагрузки | 15 мА |
Выход
| Параметр | Значение |
|---|---|
| Номинальный выходной ток | 1,0 А |
| Максимальная выходная мощность | 5,5 Вт |
| Точность выходного напряжения | ±3% |
| Пульсации и шум | 40 мВп-p |
| Нестабильность по линии | ±0,3% |
| Нестабильность по нагрузке | ±0,3% |
| Частота переключения | 800 кГц |
| Минимальная нагрузка | Не требуется |
| Диапазон регулировки выходного напряжения | 0,9...5,5 В DC |
Ток нагрузки и эффективность
| Выходное напряжение | Ток полной нагрузки | Типовой КПД |
|---|---|---|
| 5,5 В | 510 мА | 90% |
| 5,0 В | 460 мА | 89,5% |
| 3,3 В | 320 мА | 86% |
| 2,5 В | 250 мА | 83% |
| 1,8 В | 200 мА | 79% |
| 1,5 В | 170 мА | 75% |
| 1,2 В | 150 мА | 71% |
| 0,9 В | 120 мА | 67% |
Настройка выходного напряжения
| Выходное напряжение | Расчетное Rtrim |
|---|---|
| 5,5 В | 0 кОм, короткое замыкание |
| 5,0 В | 1,3 кОм |
| 3,3 В | 9,8 кОм |
| 2,5 В | 20,2 кОм |
| 1,8 В | 44,2 кОм |
| 1,5 В | 71,3 кОм |
| 1,2 В | 150 кОм |
| 0,895 В | ∞, разрыв цепи |
Формула настройки: Rtrim (кОм) = 49,1355 / (Vo - 0,895) - 10,7.
Функции и защита
| Параметр | Значение |
|---|---|
| Тип защиты от короткого замыкания | Непрерывная, без повреждения, с автоматическим восстановлением |
| Удаленное управление | Power ON: разомкнуто или 1,6...5 В на выводе R.C. |
| Удаленное управление | Power OFF: короткое замыкание или 0...0,1 В на выводе R.C. |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40...+82 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55...+125 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0...90 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | См. рекомендации по профилю оплавления |
Надежность
| Параметр | Значение |
|---|---|
| MTBF | 2600 тыс. ч по MIL-HDBK-217F при 25 °C |
ЭМС и безопасность
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Проводимые помехи | BS EN/EN55032 | Класс A, с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 | Класс A, с внешними компонентами |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух, 6 кВ контакт |
| EFT/пакеты импульсов | BS EN/EN61000-4-4 | Уровень 3, 2,0 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ |
| Безопасность | LVD BS EN/EN62368-1 | Одобрено; EAC TP TC 004 в ожидании |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габаритные размеры | 12,4 × 12,4 × 4,0 мм |
| Масса | 1 г |
| Корпус | SMD, LGA |
Назначение выводов
| Выводы | Функция |
|---|---|
| 1 | Удаленное включение/выключение |
| 2 | Вход |
| 3, 7, 11 | Общий провод |
| 4 | Выход |
| 5, 8, 9, 10, 12 | Не подключены |
| 6 | Настройка |
Рекомендации по внешним компонентам для ЭМС
| Узел | Номинал |
|---|---|
| Для соответствия BS EN/EN55032, класс A | C1: 2,2 мкФ MLCC; L1: 1,5 мкГн |
| Для устойчивости к EFT и импульсным перенапряжениям | TVS: 5.0SMLJ22CA-IP; C1: 2200 мкФ |
Примеры применения
- Питание процессорных и вспомогательных шин в промышленном ПК.
- Локальные источники питания в FPGA-узлах.
- Питание памяти, USB-концентраторов, интерфейсов дисплея и LAN.
- Системы управления аккумуляторами, зарядные и измерительные узлы.
Упаковка
| Параметр | Значение |
|---|---|
| Тип упаковки | Лента и катушка |
| Количество в одной катушке | 650 шт. |
| Количество в одной коробке | 1300 шт. |
| Масса одной коробки | 1,04 кг |
| Масса одной транспортной коробки | 2,9 кг |
| Минимальная партия | 650 шт. |
Примечания
- Все параметры указаны при нормальной входной величине 12 В DC, номинальной нагрузке и температуре 25 °C, если не оговорено иное.
- Диапазон выходного напряжения ограничен диапазоном входного напряжения: Vout ≤ Vin × 0,7.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконченной конденсатором 0,1 мкФ; значение приведено при Vout = 1 В DC.
- Нестабильность по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Конечное изделие должно дополнительно подтверждать соответствие директивам ЭМС. Для методики испытаний следует использовать испытания ЭМС источников питания, доступные на сайте производителя.
- Для пайки следует применять профиль бессвинцового оплавления по J-STD-020.
