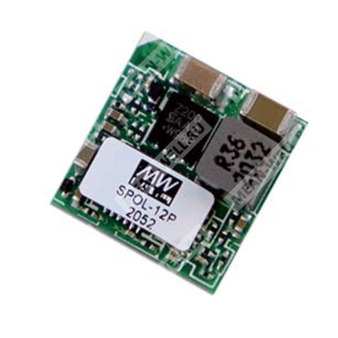

SPOL-12N - не изолированный программируемый понижающий DC/DC POL-регулятор для распределённых систем питания.
Расшифровка партномера SPOL-12N
| Обозначение | Расшифровка |
| SPOL | Серия не изолированных программируемых POL-преобразователей постоянного тока |
| 12 | Номинальный выходной ток 12 А |
| N | Негативная логика управления удалённым включением/выключением |
Назначение
Модуль SPOL-12N представляет собой компактный не изолированный программируемый преобразователь постоянного тока для питания нагрузок на уровне платы. Изделие предназначено для применения в распределённых архитектурах питания, промышленной электронике, телекоммуникационном и серверном оборудовании, а также в системах хранения энергии и BMS.
Основные особенности
- Монтаж в корпусе поверхностного монтажа с LGA-выводами.
- Ультракомпактные габариты 12,19 × 12,19 × 3,10 мм.
- Широкий диапазон входного напряжения 3,0–14,4 В постоянного тока.
- Программируемое выходное напряжение 0,6–5,5 В постоянного тока.
- Выходной ток до 12 А.
- Высокий КПД до 91% при 12 В входного напряжения.
- Удалённое включение/выключение.
- Вывод Power Good.
- Возможность синхронизации частоты переключения.
- Защита от короткого замыкания с непрерывным режимом и автоматическим восстановлением.
- Работа без минимальной нагрузки.
Области применения
- Телекоммуникационные системы.
- Серверное и накопительное оборудование.
- Промышленная автоматизация и управление.
- Распределённые архитектуры питания.
- Промежуточные шины питания.
- Возобновляемая энергетика.
- Системы управления аккумуляторами.
- ПЛИС и вычислительные модули.
Описание
SPOL-12N — это 12-амперный не изолированный программируемый понижающий DC/DC POL-регулятор в SMD-исполнении. Серия предназначена для встраиваемых применений, где требуются высокая удельная мощность, малые размеры, удалённое управление, контроль состояния выхода и возможность настройки выходного напряжения внешним резистором. Модуль рассчитан на работу в широком диапазоне температур и пригоден для плотной компоновки на печатных платах.
Электрические параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 3,0–14,4 В постоянного тока |
| Напряжение запуска | 3,0 В максимум |
| Порог отключения по пониженному входному напряжению | 2,6 В |
| Время запуска | 30 мс |
| Рекомендуемый внешний предохранитель | 15 А |
| Нормальный вход при измерении КПД | 12 В постоянного тока |
Выход
| Параметр | Значение |
| Диапазон программирования выходного напряжения | 0,6–5,5 В постоянного тока |
| Погрешность выходного напряжения | ±3% |
| Номинальный выходной ток | 12 А |
| Максимальная выходная мощность | 66 Вт |
| Минимальная нагрузка | Не требуется |
| Пульсации и шум | 50 мВ п-п максимум при Vo < 1,2 В; при Vo > 1,2 В — 3% Vo мВ п-п |
| Линейная стабилизация | ±0,4% |
| Стабилизация по нагрузке | ±0,2% |
| Частота переключения | 800 кГц |
| Защита от короткого замыкания | Непрерывная, без повреждения, с автоматическим восстановлением |
Управляющие функции
| Параметр | Значение |
| Удалённое управление | Негативная логика |
| Включение по негативной логике | Вывод R.C. замкнут на GND или уровень 0,6 В |
| Выключение по негативной логике | На вывод R.C. подано 1 В постоянного тока или уровень 5,5 В |
| Power Good: порог включения при перенапряжении | 116,5% от Vo |
| Power Good: порог отключения при перенапряжении | 120% от Vo |
| Power Good: порог включения при понижении напряжения | 91% от Vo |
| Ток стока вывода Power Good | 100 мкА при P.G = 0,2 В |
| Фильтр подавления ложных срабатываний P.G | 20 мкс |
| Синхронизация | Поддерживается внешним сигналом через вывод SYNC |
| Режим SYNC при неиспользовании | Вывод SYNC следует подключить к GND |
Параметры надёжности, безопасности и эксплуатации
| Параметр | Значение |
| MTBF | 1132 тыс. часов по MIL-HDBK-217F при 25°C |
| Температура работы | от -40 до +90°C |
| Влажность при работе | 20–90% RH, без конденсации |
| Способ охлаждения | Естественная/принудительная воздушная конвекция |
| Температура хранения | от -55 до +125°C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0…90°C |
| Вибрация | MIL-STD 202G, 0–55 Гц, 10 G, 1 минута на период, 2 часа |
| Температура пайки | См. профиль бессвинцовой пайки |
ЭМС и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс A с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 | Класс A с внешними компонентами |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух, 6 кВ контакт |
| EFT/Bursts | BS EN/EN61000-4-4 | Уровень 3, 2,0 кВ |
| Surge | BS EN/EN61000-4-5 | Уровень 4, 2 кВ |
| Изоляция | Модуль не изолирован |
Параметры механики
| Параметр | Значение |
| Габариты | 12,19 × 12,19 × 3,10 мм |
| Габариты в дюймах | 0,48 × 0,48 × 0,122 дюйма |
| Масса | 0,8 г |
| Тип корпуса | SMD, LGA |
| Схема выводов | 17 выводов, включая служебные и неиспользуемые площадки |
Контакты и функции выводов
| Вывод | Назначение |
| 1 | Удалённое включение/выключение |
| 2 | Vin |
| 3, 7 | GND |
| 4 | Vout |
| 5 | VS+ |
| 6 | Trim |
| 8, 14, 15, 16, 17 | Не подключены |
| 9 | SEQ |
| 10 | P.G |
| 11 | SYNC |
| 12 | VS- |
| 13 | SIG_GND |
Настройка выходного напряжения
Для задания выходного напряжения используется внешний резистор Trim. Формула настройки:
Rtrim (кОм) = 12K / (Vo - 0,6)
| Выходное напряжение | Расчётное сопротивление Rtrim |
| 5,5 В | 2,44 кОм |
| 5 В | 2,727 кОм |
| 3,3 В | 4,444 кОм |
| 2,5 В | 6,316 кОм |
| 1,8 В | 10 кОм |
| 1,5 В | 13,33 кОм |
| 1,2 В | 20 кОм |
| 0,6 В | ∞, разомкнуто |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- Диапазон выходного напряжения ограничен входным напряжением: Vout < Vin − 2 В.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузки 0,1 мкФ и 2 × 47 мкФ; измерение выполняется при Vout = 1 В.
- Линейная стабилизация измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть подтверждено на соответствие директивам EMC.
- Рабочая температура проверяется на плате размером 95,4 × 85 мм, 2 слоя.
Монтаж и технологические сведения
Модуль предназначен для автоматизированной сборки методом pick and place. Уровень MSL — 3. Для хранения и обращения с влагочувствительными корпусами применяются требования J-STD-033. После вскрытия влагозащитной упаковки срок пребывания на воздухе при 30°C и 60% RH составляет до 168 часов в зависимости от уровня MSL. Срок хранения в сухой упаковке — до 12 месяцев с даты запайки при температуре ниже 40°C и влажности ниже 90% RH.
Профиль бессвинцовой пайки
| Параметр | Значение |
| Максимальная скорость нагрева | 3°C/с |
| Преднагрев: минимальная температура | 150°C |
| Преднагрев: максимальная температура | 200°C |
| Время преднагрева | 60–120 с |
| Пиковая температура | 245°C |
| Время выше температуры ликвидуса | 217°C, 60–150 с |
| Время в пределах 5°C от пиковой температуры | 20–40 с |
| Скорость охлаждения | 6°C/с макс. |
| Время от 25°C до пика | Не более 8 минут |
Упаковка
| Параметр | Значение |
| Количество в ленте на катушке | 850 шт. |
| Количество в коробке | 1700 шт. |
| Масса одной коробки | 1,11 кг |
| Масса одной транспортной коробки | 3 кг |
| Количество коробок в транспортной коробке | 2 |
| Минимальная партия | Для образцов MOQ не требуется |
