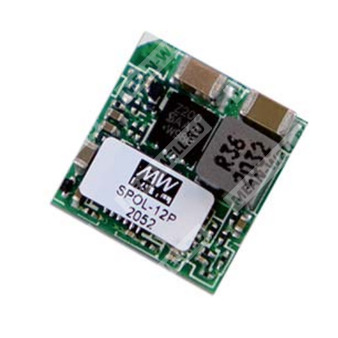

SPOL-12P — компактный не изолированный программируемый DC/DC POL-преобразователь на 12 А для понижения напряжения и питания нагрузок.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| SPOL | Серия программируемых не изолированных преобразователей Point-Of-Load |
| 12 | Номинальный выходной ток 12 А |
| P | Положительная логика дистанционного включения/выключения |
Назначение
SPOL-12P представляет собой не изолированный программируемый понижающий DC/DC преобразователь класса POL в сверхкомпактном SMD-корпусе LGA. Изделие предназначено для локального питания цифровых и промышленных нагрузок, требующих широкого диапазона настройки выходного напряжения, дистанционного управления, сигнала Power Good и синхронизации частоты.
Особенности
- Монтаж в корпусе LGA для поверхностного монтажа.
- Сверхкомпактные габариты: 12,19 × 12,19 × 3,1 мм.
- Широкий диапазон входного напряжения: 3,0–14,4 В постоянного тока.
- Программируемое выходное напряжение: 0,6–5,5 В постоянного тока.
- Выходной ток до 12 А.
- Высокий КПД, до 91% при 12 В входного напряжения.
- Дистанционное включение/выключение.
- Сигнал Power Good.
- Синхронизация частоты переключения.
- Защита от короткого замыкания с автоматическим восстановлением.
- Не требуется минимальная нагрузка.
- Ультраширокий рабочий температурный диапазон.
Области применения
- Телекоммуникационные системы.
- Серверное и накопительное оборудование.
- Промышленная автоматика.
- Распределённые архитектуры питания.
- Промежуточные шины питания.
- Возобновляемая энергетика.
- Системы управления батареями.
- Платы на базе ПЛИС.
Описание
Серия SPOL-12 — это 12-амперные не изолированные программируемые преобразователи постоянного тока для питания нагрузок класса POL. Модуль имеет SMD-конструкцию, рассчитанную на автоматизированную сборку, и обеспечивает высокую удельную мощность при очень малых габаритах. Настройка выходного напряжения осуществляется внешним резистором, что позволяет адаптировать преобразователь под различные уровни питания в пределах 0,6–5,5 В. Для системного применения предусмотрены функции дистанционного управления, контроля готовности питания и синхронизации переключения.
Электрические параметры
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 3,0–14,4 В постоянного тока |
| Напряжение запуска | 3,0 В макс. |
| Порог отключения по пониженному входному напряжению | 2,6 В |
| Рекомендуемый внешний предохранитель | 15 А |
| Время запуска | 30 мс |
Выход
| Параметр | Значение |
|---|---|
| Диапазон выходного напряжения | 0,6–5,5 В постоянного тока |
| Точность выходного напряжения | ±3% |
| Номинальный выходной ток | 12 А |
| Максимальная выходная мощность | 66 Вт |
| Минимальная нагрузка | Не требуется |
| Пульсации и шум | 50 мВ п-п макс. при Vo < 1,2 В; при Vo > 1,2 В — 3% Vo мВ п-п |
| Стабилизация по входному напряжению | ±0,4% |
| Стабилизация по нагрузке | ±0,2% |
| Частота переключения | 800 кГц |
КПД и нагрузочная способность
| Выходное напряжение | Входной ток без нагрузки | Входной ток при полной нагрузке | КПД тип. | Ёмкостная нагрузка макс. |
|---|---|---|---|---|
| 5,5 В | 200 мА | 6 А | 91% | 200 мкФ |
| 5,0 В | 180 мА | 5,4 А | 91% | |
| 3,3 В | 110 мА | 3,8 А | 88% | |
| 2,5 В | 80 мА | 2,9 А | 86% | |
| 1,8 В | 60 мА | 2,2 А | 82,5% | |
| 1,5 В | 50 мА | 1,85 А | 82% | |
| 1,2 В | 50 мА | 1,6 А | 77% | |
| 0,6 В | 30 мА | 0,93 А | 65% |
Функциональные параметры
| Параметр | Значение |
|---|---|
| Выходной сигнал Power Good: порог включения по перенапряжению | 116,5% Vo |
| Выходной сигнал Power Good: порог отключения по перенапряжению | 120% Vo |
| Выходной сигнал Power Good: порог включения по пониженному напряжению | 91% Vo |
| Выходной ток стока P.G при P.G = 0,2 В | 100 мкА |
Дистанционное управление
| Параметр | Значение |
|---|---|
| Логика управления для SPOL-12P | Положительная |
| Включено | Q1 выключен |
| Выключено | Q1 включен |
| Уровень включения | Открыто или 1,6 В постоянного тока ≤ R.C. ≤ 5,5 В постоянного тока |
| Уровень выключения | Замкнуто на GND или R.C. ≤ 0,6 В постоянного тока |
Синхронизация
| Параметр | Значение |
|---|---|
| Вход SYNC | Поддерживается |
| Режим работы | Синхронизация по фронту внешнего сигнала |
| Рекомендация при неиспользовании | Подключить SYNC к GND |
Механические и эксплуатационные параметры
| Параметр | Значение |
|---|---|
| Габариты | 12,19 × 12,19 × 3,10 мм |
| Масса | 0,8 г |
| MTBF | 1132 тыс. ч по MIL-HDBK-217F при 25 °C |
| Рабочая температура | -40…+90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Способ охлаждения | Принудительная конвекция воздуха |
| Температура хранения и влажность | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0…90 °C |
| Вибрация | MIL-STD-202G, 0–55 Гц, 10G, 1 мин/период, 2 ч |
| Температура пайки | См. профиль бессвинцовой пайки |
ЭМС и безопасность
| Параметр | Норма / уровень |
|---|---|
| Норматив безопасности | LVD BS EN/EN62368-1 approved; EAC TP TC 004 pending |
| Излучаемые помехи | BS EN/EN55032, класс A с внешними компонентами |
| Кондуктивные помехи | BS EN/EN55032, класс A с внешними компонентами |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух, 6 кВ контакт |
| EFT/всплески | BS EN/EN61000-4-4, уровень 3, 2,0 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4, 2 кВ |
Настройка выходного напряжения
| Выходное напряжение | Расчётное сопротивление подстройки |
|---|---|
| 5,5 В | 2,44 кОм |
| 5,0 В | 2,727 кОм |
| 3,3 В | 4,444 кОм |
| 2,5 В | 6,316 кОм |
| 1,8 В | 10 кОм |
| 1,5 В | 13,33 кОм |
| 1,2 В | 20 кОм |
| 0,6 В | ∞, разомкнуто |
Примечания
- Все параметры указаны при входном напряжении 12 В постоянного тока, номинальной нагрузке и температуре 25 °C, если не оговорено иное.
- Диапазон выходного напряжения ограничен уровнем Vo = Vin - 2 В.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12" и нагрузочного конденсатора 0,1 мкФ + 2 × 47 мкФ; для Vo = 1 В значение приведено отдельно.
- Стабилизация по входному напряжению измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС; рекомендации по проведению испытаний приведены в документации производителя.
- Рабочая температура определена при испытании на плате размером 95,4 × 85 мм, 2-слойная плата.
Монтаж и конструктивные данные
- Тип корпуса: LGA, поверхностный монтаж.
- Рекомендация по монтажу: устройство предназначено для полностью автоматизированной сборки; операция pick-and-place выполняется с использованием индуктора.
- Уровень чувствительности к влаге: MSL 3.
- Для хранения и транспортировки влагочувствительных изделий требуется влагобарьерная упаковка с осушителем.
- Срок хранения в сухой упаковке: до 12 месяцев с даты запайки мешка при условиях хранения ниже 40 °C и ниже 90% RH.
Упаковка
| Параметр | Значение |
|---|---|
| Тип поставки | Лента на катушке |
| Количество в одной катушке | 850 шт. |
| Количество в одной коробке | 1700 шт. максимум |
| Масса одной коробки | 1,11 кг |
| Масса одной транспортной коробки | 3 кг |
| Минимальное количество на упаковку | 850 шт. |
Типовые применения
- Питание процессорных узлов и памяти.
- Питание интерфейсных и коммуникационных модулей.
- Локальные понижающие преобразователи в распределённых DC-шинах.
- Питание узлов BMS, MCU, CAN, LAN, USB Hub, дисплейных блоков.
