SPR01L-09
снят с производства

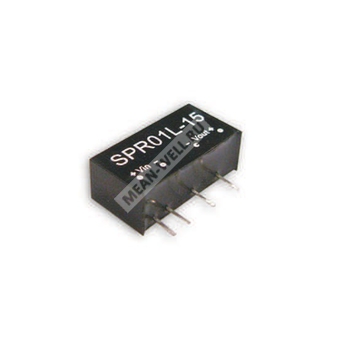

SPR01L-09 — изолированный DC-DC преобразователь постоянного тока мощностью 1 Вт с одним выходом 9 В.
Расшифровка партномера
| Параметр | Значение |
| SPR01 | Серия изолированных DC-DC преобразователей мощностью 1 Вт |
| L | Исполнение с выходным напряжением 9 В |
| 09 | Номинальное выходное напряжение 9 В |
Назначение
SPR01L-09 предназначен для преобразования и гальванической развязки постоянного напряжения питания с формированием стабилизированного одного выходного напряжения 9 В в компактном корпусе для монтажа в электронные устройства промышленной и встраиваемой техники.
Свойства
- Изоляция входа и выхода 1000 В DC.
- Встроенная технология SMD.
- Схема с коммутацией на частоте высоких значений и свободной конвекцией охлаждения.
- Непроводящий пластиковый корпус.
- Одиночный выход в корпусе с линейным расположением выводов.
- Испытание на 100% приработка.
- Низкая стоимость и высокая надежность.
- Соответствие требованиям FCC / CE.
- Срок службы: 2 года.
Области применения
Питание узлов промышленной электроники, систем автоматизации, распределенных устройств управления, изолированных интерфейсов и встроенной аппаратуры, где требуется маломощный стабилизированный источник 9 В с гальванической развязкой.
Основные параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 9 В |
| Диапазон выходного тока | 0 ~ 100 мА |
| Номинальная мощность | 1 Вт |
| Пульсации и шум | 100 мВ п-п, максимум |
| Линейная стабилизация по входу | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Точность выходного напряжения | ±2,0% тип.; ±3,0% макс. |
| Частота переключения | 50 кГц минимум |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,5 ~ 5,5 В |
| Номинальное входное напряжение | 5 В |
| Входной ток при полной нагрузке | 350 мА |
| Входной ток без нагрузки | 32 мА |
| Фильтр | Емкостной тип |
Защита
| Параметр | Значение |
| Перегрузка | Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Рекомендуемая защита на входе | Предохранитель |
| Уровень перегрузки | >110% от номинальной выходной мощности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 / 70% RH |
| Емкость изоляции | 80 пФ максимум |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -25 ~ +105 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 19,6 × 7,1 × 10,2 мм |
| Габаритные размеры в дюймах | 0,77 × 0,28 × 0,40 дюйма (Д × Ш × В) |
| Масса | 2,3 г |
| Тип корпуса | Компактный корпус для монтажа в линию |
| Размеры корпуса | 19,6 (0,77) / 10,14 (0,40) / 7,1 (0,28) / 5,08 (0,20) / 2,54 (0,10) / 3,81 (0,15) / 2,2 (0,09) / 0,5 (0,02) / 1,2 (0,05) мм согласно чертежу |
Расположение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 6 | +Vout |
Условия снижения выходной мощности
| Температура окружающей среды | Допустимая нагрузка |
| -25 °C | 100% |
| 0 °C | 100% |
| 25 °C | 100% |
| 50 °C | 100% |
| 60 °C | 80% |
| 71 °C | 0% |
Примечания
- Все параметры указаны при номинальной нагрузке, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
