SPR01L-12 - изолированный 1 Вт DC-DC преобразователь с одним стабилизированным выходом на 12 В.

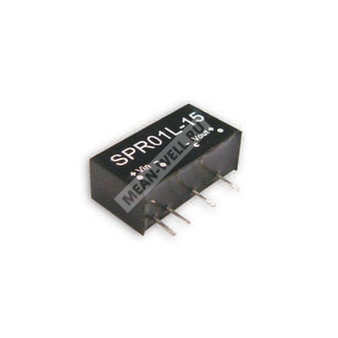

Конвертер SPR01L-12 представляет собой компактный изолированный DC-DC модуль мощностью 1 Вт с одноканальным стабилизированным выходом 12 В, предназначенный для питания маломощных узлов автоматики, промышленной электроники и встраиваемых систем.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPR01 | Серия изолированных DC-DC преобразователей мощностью 1 Вт |
| L | Вариант исполнения с диапазоном выходного напряжения 12 В |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание
Устройство выполнено в компактном корпусе для монтажа в печатную плату, имеет внутреннюю SMD-технологию, обеспечивает гальваническую развязку входа и выхода и применяется в схемах, где требуется локальное маломощное питание с повышенной надежностью и низким уровнем помех.
Особенности
- Изоляция входа и выхода 1000 В DC.
- Внутренняя SMD-технология.
- Встроенный фильтр электромагнитных помех.
- Компактный корпус из негорючего пластика.
- Одноуровневое исполнение с одним выходом.
- 100% испытание на прогонку в течение 1 часа.
- Низкая стоимость, высокая надежность.
- Соответствие требованиям FCC / CE.
Применение
Источники локального питания для промышленной автоматики, измерительной техники, интерфейсных узлов, систем управления, телекоммуникационного и встраиваемого оборудования, а также других маломощных электронных устройств.
Таблицы параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 0 ~ 84 мА |
| Номинальная мощность | 1 Вт |
| Пульсации и шум, макс. | 100 мВ пик-пик |
| Нестабильность по выходному напряжению | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Точность выходного напряжения | ±2,0% (тип.), ±3,0% (макс.) |
| Частота переключения | 50 кГц мин. |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 10,8 ~ 13,2 В |
| Потребляемый ток при полной нагрузке | 141 мА |
| Потребляемый ток без нагрузки | 15 мА |
| Фильтр | Керамический тип |
Защита
| Параметр | Значение |
| Защита от перегрузки | Более 110% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Рекомендуемая защита на входе | Предохранитель |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -25 ~ +105 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 1 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная емкость | 80 пФ макс. |
| Эмиссия ЭМС | Соответствие EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | Одобрено EAC TP TC 004 |
Надежность и прочие параметры
| Параметр | Значение |
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 19,6 × 7,1 × 10,2 мм |
| Габаритные размеры в дюймах | 0,77 × 0,28 × 0,40 дюйма |
| Масса | 2,3 г |
Механические данные
Корпус выполнен в миниатюрном исполнении для монтажа на печатную плату. Ниже приведены основные размеры и расположение выводов.
| Параметр | Значение |
| Длина | 19,6 мм |
| Ширина | 7,1 мм |
| Высота | 10,2 мм |
| Шаг выводов | 5,08 мм |
| Дополнительные размерные данные | 2,54 мм; 3,81 мм; 1,2 мм; 0,5 мм; 2,2 мм |
Назначение выводов
| Номер вывода | Функция |
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 6 | +Vout |
Примечания
- Все параметры измерены при номинальном входном напряжении, полной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсатором 0,1 мкФ и 47 мкФ.
- Нестабильность по нагрузке измеряется при изменении нагрузки от 10% до 100% номинальной.
- Преобразователь не следует эксплуатировать в условиях перегрузки или короткого замыкания более 30 секунд.
