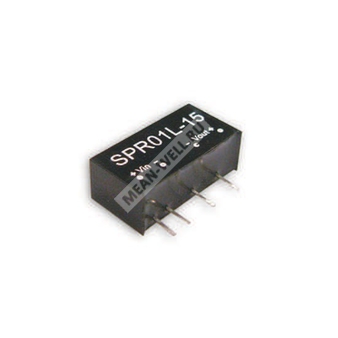

SPR01L-15 - компактный изолированный DC-DC преобразователь 1 Вт для формирования стабилизированного выхода 15 В.
Расшифровка партномера
| Позиция | Расшифровка |
| SPR01 | Серия изолированных DC-DC преобразователей мощностью 1 Вт |
| L | Исполнение с выходным напряжением 15 В в соответствующей группе модификаций |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
SPR01L-15 представляет собой миниатюрный изолированный DC-DC преобразователь с одним выходом, предназначенный для преобразования постоянного напряжения питания в стабилизированное напряжение 15 В при мощности до 1 Вт.
Компонент выполнен в корпусе для монтажа в печатную плату, имеет встроенную технологию SMD, невысокое собственное потребление, высокую надежность и подходит для применения в системах, где требуется гальваническая развязка цепей питания.
Особенности
- Изоляция входа и выхода 1000 В DC.
- Встроенная технология SMD.
- Компактный корпус из негорючего пластика.
- Один выход.
- Низкая стоимость при высокой надежности.
- 100% испытание на прогон при повышенной температуре.
- Медный каркас катушки для свободной конвекции.
- Соответствие требованиям FCC / CE.
Области применения
Преобразователь применяют в аппаратуре промышленной электроники, системах управления, измерительной технике, распределенных узлах питания, интерфейсных и вспомогательных цепях, где требуется локальное стабилизированное питание 15 В с гальванической развязкой.
Основные параметры
Выход
| Параметр | Значение |
| Номинальная выходная мощность | 1 Вт |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного тока | 0 ~ 67 мА |
| КПД | 60% |
| Пульсации и шум | 100 мВ п-п |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| Точность выходного напряжения | ±2,0% (тип.), ±3,0% (макс.) |
| Частота преобразования | 50 кГц, не менее |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 10,8 ~ 13,2 В |
| Входной ток при полной нагрузке | 141 мА |
| Входной ток без нагрузки | 15 мА |
| Фильтр | Емкостной тип |
Защита
| Параметр | Значение |
| Защита от перегрузки | Предохранитель рекомендуется |
| Уровень перегрузки | >110% от номинальной выходной мощности |
| Защита от короткого замыкания | На всех выходах предусмотрена защита |
| Режим защиты | Частотный прерывистый режим, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -25 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибростойкость | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная емкость | 80 пФ, макс. |
| Стандарты безопасности | EAC TP TC 004 approved |
| Эмиссия ЭМС | Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Дополнительные данные
| Параметр | Значение |
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F(25 °C) |
| Габариты | 19,6 × 7,1 × 10,2 мм |
| Габариты в дюймах | 0,77" × 0,28" × 0,40" |
| Масса | 2,3 г |
Механические параметры
| Параметр | Значение |
| Тип корпуса | Компактный выводной корпус для монтажа на печатную плату |
| Монтаж | В отверстия печатной платы |
| Исполнение | Одноканальный модуль питания |
Распиновка
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 6 | +Vout |
Примечания
- Все параметры указаны при номинальной входной нагрузке, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, экранированной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в условиях перегрузки или короткого замыкания более 30 секунд.
Сведения о модификации SPR01L-15
Для исполнения SPR01L-15 в таблице селекции указан номинал 15 В, диапазон выходного тока 0 ~ 67 мА и КПД 60%.
