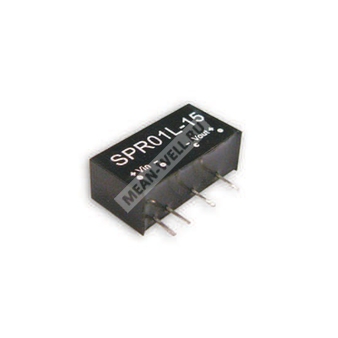

SPR01M-05 - изолированный 1-Вт DC/DC-преобразователь с одним стабилизированным выходом 5 В.
Расшифровка партномера
| Партномер |
Расшифровка |
| SPR01M-05 |
SPR01 — серия преобразователей; 01 — мощность 1 Вт; M — вариант исполнения; 05 — выходное напряжение 5 В |
Назначение и общее описание
SPR01M-05 — это миниатюрный изолированный DC/DC-преобразователь серии SPR01 с одним стабилизированным выходом. Компонент предназначен для питания узлов электронной аппаратуры, где требуется гальваническая развязка, компактные габариты и фиксированное выходное напряжение 5 В.
Конвертер выполнен в корпусе для монтажа на печатную плату, имеет низкую мощность рассеяния и рассчитан на применение в промышленной электронике, измерительной аппаратуре, системах автоматизации и встраиваемых устройствах.
Особенности
- Изоляция входа и выхода 1000 В DC.
- Внутренняя SMD-технология.
- Встроенный ЭМИ-фильтр.
- Корпус из негорючего пластика.
- Одноканальный выход в миниатюрном корпусе.
- Проверка на 100% режимом burn-in.
- Низкая стоимость при высокой надёжности.
- Соответствие требованиям FCC/CE.
Области применения
- Питание маломощных цифровых и аналоговых узлов.
- Системы промышленной автоматики.
- Изолированные цепи обработки сигналов.
- Встраиваемые электронные устройства.
- Аппаратура, чувствительная к помехам и требующая гальванической развязки.
Электрические параметры
| Параметр |
Значение |
| Номинальная выходная мощность |
1 Вт |
| Выходное напряжение |
5 В |
| Диапазон выходного тока |
0 ~ 200 мА |
| Входное напряжение |
4,5 ~ 5,5 В |
| Входной ток при полной нагрузке |
350 мА |
| Входной ток без нагрузки |
32 мА |
| КПД |
57% |
| Пульсации и шум |
100 мВп-п |
| Линейная стабилизация по выходу |
±1,0% |
| Нестабильность по нагрузке |
±1,0% |
| Допуск выходного напряжения |
±2,0% (тип.), ±3,0% (макс.) |
| Частота переключения |
50 кГц мин. |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
4,5 ~ 5,5 В |
| Номинальное входное напряжение |
5 В |
| Входной ток при полной нагрузке |
350 мА |
| Входной ток без нагрузки |
32 мА |
| Тип фильтра |
Конденсаторный |
Выход
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Диапазон выходного тока |
0 ~ 200 мА |
| Номинальная выходная мощность |
1 Вт |
| Пульсации и шум |
100 мВп-п |
| Линейная стабилизация по выходу |
±1,0% |
| Нестабильность по нагрузке |
±1,0% |
| Точность выходного напряжения |
±2,0% (тип.), ±3,0% (макс.) |
Защита
| Параметр |
Значение |
| Перегрузка |
Более 110% от номинальной выходной мощности |
| Поведение при перегрузке |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание |
Все выходы защищены |
| Поведение при КЗ |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Рекомендуемая защита на входе |
Плавкий предохранитель |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход/выход: 1 кВ DC |
| Сопротивление изоляции |
Вход/выход: 100 МОм / 500 В DC / 25 / 70% RH |
| Ёмкость изоляции |
80 пФ макс. |
| Стандарты безопасности |
EAC TP TC 004 approved |
ЭМС
| Параметр |
Значение |
| Эмиссия |
Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +71 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура хранения |
-25 ~ +105 °C |
| Влажность хранения |
10% ~ 95% RH |
| Температурный коэффициент |
±0,03% / °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Надёжность
| Параметр |
Значение |
| MTBF |
700 тыс. ч минимум по MIL-HDBK-217F(25 °C) |
Механические параметры
| Параметр |
Значение |
| Габариты |
19,6 × 7,1 × 10,2 мм |
| Габариты в дюймах |
0,77 × 0,28 × 0,40 дюйма |
| Масса |
2,3 г |
| Тип корпуса |
Пластиковый корпус с выводами для монтажа на печатную плату |
| Упаковка |
Одиночный корпус, одноканальный модуль в миниатюрном исполнении |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 4 |
-Vout |
| 6 |
+Vout |
Примечания
1. Все параметры измеряются при нормальной входной сети, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH, если не указано иное.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, с развязкой конденсаторами 0,1 мкФ и 47 мкФ.
3. Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
4. Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
