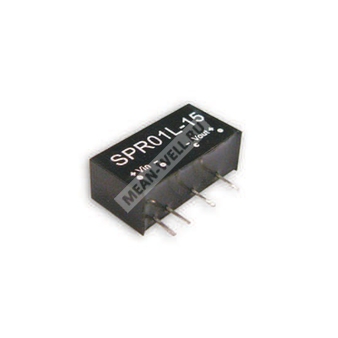

SPR01M-12 - миниатюрный изолированный DC-DC преобразователь 1 Вт с одним стабилизированным выходом 12 В для промышленной электроники.
Описание
SPR01M-12 — это компактный изолированный преобразователь постоянного тока в постоянный ток серии SPR01 с одним выходом, предназначенный для построения локальных источников питания в промышленной электронике, автоматике и системах управления. Модуль обеспечивает стабилизированное выходное напряжение 12 В при мощности 1 Вт, имеет встроенную защиту от перегрузки и короткого замыкания, а также соответствует требованиям по электромагнитной совместимости и электрической прочности изоляции.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SPR01 |
Серия миниатюрных DC-DC преобразователей с одним выходом, мощность 1 Вт |
| M |
Исполнение по диапазону входного напряжения для класса 12 В |
| 12 |
Номинальное выходное напряжение 12 В |
Ключевые особенности
- Изоляция вход-выход 1000 В DC.
- Встроенная SMD-технология.
- Низкопрофильный миниатюрный корпус.
- Охлаждение за счет свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- Одноканальное исполнение в линейном корпусе.
- 100% испытание на прогонку при повышенной температуре.
- Низкая стоимость и высокая надежность.
- Одобрения: FCC, CE.
Применение
Компонент применяется в локальных узлах питания промышленной электроники, системах автоматизации, измерительной аппаратуре, телекоммуникационном и встраиваемом оборудовании, где требуется компактный изолированный источник 12 В мощностью 1 Вт.
Параметры выбора
| Параметр |
Значение |
| Партномер |
SPR01M-12 |
| Выходное напряжение |
12 В |
| Диапазон выходного тока |
0 ~ 84 мА |
| КПД |
60% |
Выход
| Параметр |
Значение |
| Номинальная мощность |
1 Вт |
| Пульсации и шум |
100 мВп-п |
| Линейная стабилизация по выходу |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Точность выходного напряжения |
±2,0% (тип.), ±3,0% (макс.) |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
10,8 ~ 13,2 В |
| Входной ток при полной нагрузке |
141 мА |
| Входной ток без нагрузки |
15 мА |
| Частота преобразования |
50 кГц минимум |
| Фильтр |
Емкостной тип |
Защита
| Параметр |
Значение |
| Перегрузка |
Рекомендуется предохранитель; более 110% от номинальной выходной мощности |
| Короткое замыкание |
Все выходы защищены; режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
1 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Изоляционная емкость |
80 пФ максимум |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +71 ℃ |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-25 ~ +105 ℃, 10% ~ 95% RH |
| Температурный коэффициент |
±0,03% / ℃ |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
Надежность
| Параметр |
Значение |
| MTBF |
700 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
Механические характеристики
| Параметр |
Значение |
| Габаритные размеры |
19,6 × 7,1 × 10,2 мм |
| Габариты в дюймах |
0,77 × 0,28 × 0,40 дюйма |
| Масса |
2,3 г |
Подключение выводов
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 4 |
-Vout |
| 6 |
+Vout |
Сведения по совместимости и стандартам
Соответствие требованиям по электромагнитной совместимости: EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020.
Помехоустойчивость: EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, уровень light industry, критерий A, EAC TP TC 020.
Стандарты безопасности: EAC TP TC 004 approved.
Примечания
1. Все параметры приведены при номинальной входной нагрузке 24 В, 25 ℃ и относительной влажности 70% без конденсации.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ.
3. Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
4. Не допускается работа преобразователя без нагрузки или в режиме короткого замыкания более 30 секунд.
