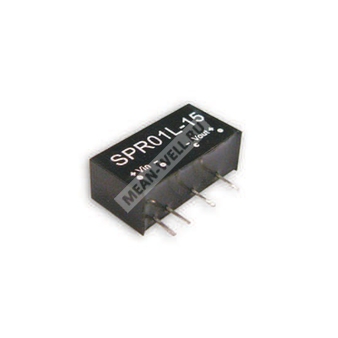

SPR01M-15 - изолированный DC-DC преобразователь с одним стабилизированным выходом 15 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| SPR01 | Серия | 1-ваттный DC-DC преобразователь серии SPR01 |
| M | Исполнение по диапазону входного напряжения | Диапазон 9 В постоянного тока |
| 15 | Выходное напряжение | 15 В постоянного тока |
Краткое назначение
SPR01M-15 предназначен для преобразования входного постоянного напряжения 9 В в стабилизированное изолированное выходное напряжение 15 В мощностью до 1 Вт.
Особенности
- Изоляция входа и выхода 1000 В DC.
- Встроенная SMD-технология.
- Конструкция для свободной конвекции.
- Непроводящий пластиковый корпус.
- Однокорпусное исполнение с выводами в линию.
- Испытание на 100 % приработку.
- Низкая стоимость при высокой надежности.
- Соответствие требованиям FCC / CE.
Применение
- Промышленная электроника.
- Аппаратуры с гальванической развязкой питания.
- Компактные узлы с ограниченным монтажным пространством.
Выходные параметры
| Параметр | Значение |
| Номинальная выходная мощность | 1 Вт |
| Выходное напряжение | 15 В |
| Диапазон выходного напряжения | 14,25 ~ 15,75 В |
| Диапазон выходного тока | 0 ~ 67 мА |
| КПД | 60 % |
| Пульсации и шум | 100 мВ п-п |
| Регулировка по линии | ±1,0 % |
| Регулировка по нагрузке | ±1,0 % |
| Точность выходного напряжения | ±2,0 % (тип.), ±3,0 % (макс.) |
| Частота переключения | 50 кГц мин. |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 9 В |
| Диапазон входного напряжения | 8,1 ~ 9,9 В |
| Входной ток при полной нагрузке | 141 мА |
| Входной ток без нагрузки | 15 мА |
| Тип фильтра | Емкостный |
Защита
| Параметр | Значение |
| Перегрузка | Более 110 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Рекомендуемая защита по входу | Предохранитель |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1 кВ DC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 / 70 % ОВ |
| Изоляционная емкость | 80 пФ макс. |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +71 °C (см. кривую снижения нагрузки) |
| Рабочая влажность | 20 % ~ 90 % RH без конденсации |
| Температура хранения | -25 ~ +105 °C |
| Влажность хранения | 10 % ~ 95 % RH |
| Температурный коэффициент | ±0,03 % / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 700 тыс. ч мин., MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
| Габаритные размеры | 19,6 × 7,1 × 10,2 мм |
| Габаритные размеры в дюймах | 0,77 × 0,28 × 0,40 дюйма |
| Длина | 19,6 мм |
| Ширина | 7,1 мм |
| Высота | 10,2 мм |
| Масса | 2,3 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 6 | +Vout |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием провода с витой парой длиной 12 дюймов и конденсатора 0,1 мкФ плюс 47 мкФ.
- Регулировка по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
- Кривая снижения нагрузки приведена для справки при температуре окружающей среды.
