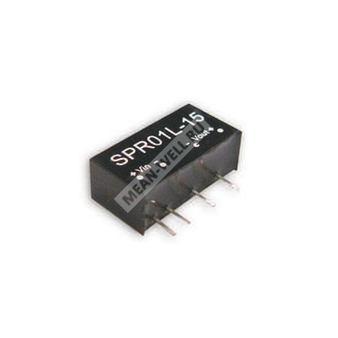

SPR01N-05 - изолированный 1 Вт DC/DC-преобразователь с одним стабилизированным выходом 5 В для промышленных и встраиваемых применений.
Расшифровка партномера
| Партномер | Расшифровка |
| SPR01 | Серия изолированных DC/DC-преобразователей мощностью 1 Вт |
| N | Исполнение с входным диапазоном 21,6…26,4 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Назначение
SPR01N-05 — это компактный изолированный преобразователь постоянного тока с одним выходом, предназначенный для получения стабилизированного напряжения 5 В из входной шины 24 В в системах промышленной электроники, автоматики и встраиваемой аппаратуры.
Ключевые особенности
- Гальваническая изоляция входа и выхода 1000 В DC.
- Встроенная SMD-технология исполнения.
- Невентилируемый корпус из пластика.
- Однорядное исполнение для монтажа в печатную плату.
- 100% контроль на прогреве.
- Низкая стоимость при высокой надежности.
- Соответствие требованиям FCC / CE.
Области применения
- Промышленные системы управления.
- Встраиваемые электронные устройства.
- Системы распределения и преобразования питания.
- Узлы питания цифровой и аналоговой аппаратуры.
Выходные параметры
| Номинальная выходная мощность | 1 Вт |
| Выходное напряжение | 5 В |
| Диапазон регулирования напряжения | 4,5…5,5 В |
| Диапазон выходного тока | 0…200 мА |
| КПД | 57% |
| Пульсации и шум | 100 мВ п-п |
| Линейная стабилизация по выходу | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Точность выходного напряжения | ±2,0% (тип.), ±3,0% (макс.) |
Входные параметры
| Номинальное входное напряжение | 24 В |
| Диапазон входного напряжения | 21,6…26,4 В |
| Потребляемый ток при полной нагрузке | 67 мА |
| Потребляемый ток без нагрузки | 10 мА |
| Частота преобразования | 50 кГц, не менее |
| Тип фильтра | Емкостной |
Защита
| Защита от перегрузки | Более 110% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | На всех выходах предусмотрена |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Рекомендуемый предохранитель | Да |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход-выход | 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная емкость | 80 пФ, не более |
Эксплуатационные условия
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -25…+105 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03% / °C |
Механические и надежностные параметры
| Габаритные размеры | 19,6 × 7,1 × 10,2 мм |
| Габаритные размеры в дюймах | 0,77 × 0,28 × 0,40" |
| Масса | 2,3 г |
| Монтаж | Однорядное исполнение, монтаж в печатную плату |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| MTBF | 700 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
Выводы
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 6 | +Vout |
Механическое исполнение
Корпус выполнен в компактном прямоугольном форм-факторе для монтажа в печатную плату. Указанные в документе размеры: 19,6 мм по длине, 7,1 мм по ширине и 10,2 мм по высоте.
Примечания
- Все параметры указаны при номинальной входной нагрузке, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-виткового скрученного провода длиной 0,1 м и керамического конденсатора 1 мкФ / 47 мкФ.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
