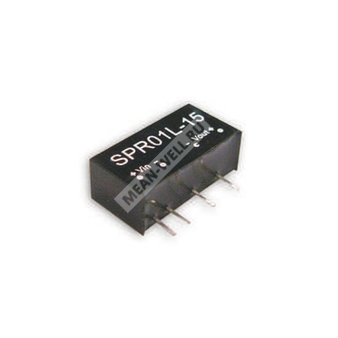

SPR01N-12 - миниатюрный изолированный DC-DC преобразователь с одним стабилизированным выходом 12 В.
Описание
SPR01N-12 представляет собой DC-DC преобразователь с гальванической развязкой, выполненный в миниатюрном корпусе для монтажа в линию. Устройство предназначено для формирования стабилизированного постоянного напряжения 12 В при малой мощности и высокой плотности компоновки. Преобразователь относится к серии 1 Вт и ориентирован на применение в промышленной электронике, аппаратуре автоматизации, измерительной технике и телекоммуникационных узлах.
Для серии характерны встроенная SMD-технология, отсутствие необходимости во внешнем теплоотводе при свободной конвекции, а также высокая надежность. Корпус выполнен из негорючего пластика. Изделие рассчитано на эксплуатацию в условиях широкого температурного диапазона и обладает изоляцией 1000 В DC между входом и выходом.
Расшифровка партномера
| Элемент партномера | Значение |
| SPR | Серия миниатюрных изолированных DC-DC преобразователей Mean Well |
| 01 | Номинальная выходная мощность 1 Вт |
| N | Исполнение с регулируемым выходом |
| 12 | Номинальное выходное напряжение 12 В |
Особенности
- Изоляция вход-выход 1000 В DC.
- Внутренняя SMD-технология.
- Встроенная защита по электромагнитной совместимости.
- Охлаждение за счет свободной конвекции.
- Негорючий пластиковый корпус.
- Одноканальное исполнение в линейном корпусе.
- 100% испытание на прогон при повышенной температуре.
- Низкая стоимость при высокой надежности.
- Одобрения: FCC, CE.
Области применения
- Промышленная электроника.
- Системы автоматизации.
- Измерительная аппаратура.
- Телекоммуникационное оборудование.
- Локальные узлы питания с гальванической развязкой.
Выходные параметры
| Параметр | Значение |
| Номинальная выходная мощность | 1 Вт |
| Выходное напряжение | 12 В |
| Диапазон выходного тока | 0 ~ 84 мА |
| КПД | 58% |
| Пульсации и шум | 100 мВп-п |
| Точность выходного напряжения | ±2,0% (тип.), ±3,0% (макс.) |
| Линейная стабилизация по выходу | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Частота коммутации | 50 кГц мин. |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 12 В |
| Диапазон входного напряжения | 10,8 ~ 13,2 В |
| Входной ток при полной нагрузке | 141 мА |
| Входной ток без нагрузки | 15 мА |
| Фильтр | Емкостной тип |
Защита
| Параметр | Значение |
| Перегрузка | Рекомендуется предохранитель |
| Перегрузка по мощности | Более 110% от номинальной выходной мощности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты | Hiccup mode, автоматическое восстановление после устранения неисправности |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1 кВ DC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 / 70% RH |
| Емкость изоляции | 80 пФ макс. |
| Стандарты безопасности | EAC TP TC 004 одобрено |
Электромагнитная совместимость
| Параметр | Значение |
| Помехоэмиссия | Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -25 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габаритные размеры | 19,6 × 7,1 × 10,2 мм |
| Габаритные размеры в дюймах | 0,77 × 0,28 × 0,40" |
| Масса | 2,3 г |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Миниатюрный линейный корпус |
| Монтаж | Выводной |
| Расположение выводов | Согласно схеме pin configuration |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 6 | +Vout |
Примечания
1. Все параметры измерены при номинальной входной нагрузке, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не указано иное.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, экранированной конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ.
3. Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
4. Для предотвращения повреждения преобразователя запрещается работа в режиме перегрузки или короткого замыкания более 30 секунд.
