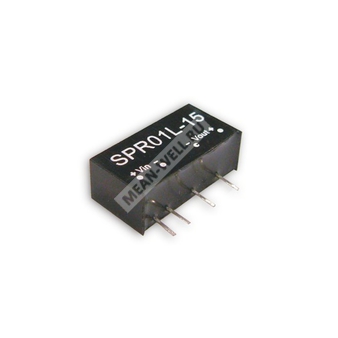

SPR01O-15 - миниатюрный изолированный DC-DC преобразователь 1 Вт с одним стабилизированным выходом 15 В.
Краткое описание
SPR01O-15 — модульный регулируемый преобразователь постоянного тока в постоянный ток малой мощности, предназначенный для формирования гальванически изолированного стабилизированного напряжения 15 В при мощности до 1 Вт. Изделие выполнено в компактном корпусе для монтажа на печатную плату, поддерживает широкий входной диапазон, обладает защитой от перегрузки и короткого замыкания, а также соответствует требованиям по ЭМС и электрической прочности изоляции.
Расшифровка партномера
| Позиция в партномере | Значение |
| SPR01 | Серия регулируемых DC-DC преобразователей мощностью 1 Вт |
| O | Исполнение с выходным напряжением 15 В |
| 15 | Номинальное выходное напряжение 15 В |
Сведения о серии
Серия SPR01 представляет собой изолированные, компактные, одновыходные DC-DC преобразователи с малой мощностью, внутренней SMD-технологией исполнения и пластмассовым корпусом без проводящих элементов. Назначение изделия — обеспечение локального стабилизированного питания в аппаратуре промышленной электроники, автоматики, телекоммуникаций и встроенных систем.
Особенности
- Гальваническая изоляция входа и выхода 1000 В DC.
- Внутренняя SMD-технология.
- Встроенная ЭМС-фильтрация.
- Корпус из негорючего пластика.
- Компактное однорядное исполнение для монтажа на плату.
- Испытание 100% burn-in.
- Низкая стоимость при высокой надежности.
- Соответствие требованиям FCC/CE.
Применение
Преобразователь SPR01O-15 применяется в узлах, где требуется локальное изолированное питание 15 В малой мощности: в измерительной аппаратуре, промышленной автоматике, интерфейсных модулях, распределенных системах управления и иной электронной аппаратуре с ограниченным уровнем потребления.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного напряжения | 14,25…15,75 В |
| Диапазон выходного тока | 0…67 мА |
| Номинальная выходная мощность | 1 Вт |
| КПД | 58% тип. при полной нагрузке |
| Пульсации и шум | 100 мВ п-п, максимум |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| Точность выходного напряжения | ±2,0% тип.; ±3,0% макс. |
| Частота преобразования | 50 кГц минимум |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 24 В |
| Диапазон входного напряжения | 21,6…26,4 В |
| Входной ток при полной нагрузке | 141 мА |
| Входной ток без нагрузки | 15 мА |
| Фильтр | Емкостный |
Защита
| Параметр | Значение |
| Перегрузка | Тип защиты: срабатывание с пропуском импульсов, автоматическое восстановление после устранения аварии |
| Условие перегрузки | Более 110% от номинальной выходной мощности |
| Короткое замыкание | Все выходы защищены от КЗ |
| Условие КЗ | Тип защиты: срабатывание с пропуском импульсов, автоматическое восстановление после устранения аварии |
| Рекомендуемая защита по входу | Предохранитель |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -25…+71 °C |
| Рабочая температура при полной нагрузке | См. кривую дерейтингa |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -25…+105 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Межобмоточная емкость | 80 пФ максимум |
| Стандарты безопасности | Одобрение EAC TP TC 004 |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A, EAC TP TC 020 |
Надежность и прочие параметры
| Параметр | Значение |
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Масса | 2,3 г |
| Габаритные размеры | 19,6 × 7,1 × 10,2 мм |
| Габаритные размеры в дюймах | 0,77 × 0,28 × 0,40 дюйма |
Механические параметры
| Параметр | Значение |
| Исполнение | Однорядный корпус для монтажа на печатную плату |
| Размер корпуса | 19,6 × 7,1 × 10,2 мм |
| Обозначение вида | Корпус со штыревыми выводами |
Подключение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 6 | +Vout |
Дерейтинг
Допустимая нагрузка зависит от температуры окружающей среды. Для работы при повышенной температуре необходимо использовать график снижения нагрузки, приведенный в документации. Приближенно область полной нагрузки соответствует нижнему участку температурной характеристики до точки перегиба, после чего допустимая мощность уменьшается.
Примечания
- Все параметры указаны при номинальной входной нагрузке, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к параллельно соединенным конденсаторам 0,1 мкФ и 47 мкФ.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя без нагрузки или при коротком замыкании более 30 секунд.
Упаковка
Изделие поставляется в компактном корпусе для монтажа на печатную плату. Конкретный тип групповой транспортной упаковки в документе не указан.
