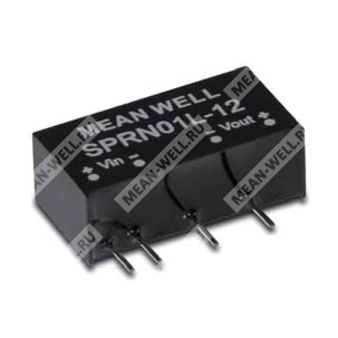

SPRN01L-05 - изолированный стабилизированный DC/DC-преобразователь 1 Вт с выходом 5 В и входом 4,75–5,5 В.
Расшифровка партномера
| SPRN01 |
Серия 1 Вт, изолированный и стабилизированный модульный DC/DC-преобразователь в корпусе SIP6 |
| L |
Номинальный вход 5 В, диапазон 4,75–5,5 В |
| 05 |
Выходное напряжение 5 В |
Назначение
Компонент SPRN01L-05 представляет собой изолированный стабилизированный модульный DC/DC-преобразователь мощностью 1 Вт для преобразования и гальванической развязки питания в промышленной и телекоммуникационной электронике. Модель выполнена в корпусе SIP6, имеет выход 5 В и предназначена для применения в системах, где требуется компактный, маломощный и устойчивый к помехам источник питания.
Особенности
- Корпус SIP6 со стандартным промышленным расположением выводов.
- Изолированный модульный DC/DC-преобразователь.
- Выходное напряжение 5 В.
- Номинальный вход 5 В, рабочий диапазон 4,75–5,5 В.
- Рабочий температурный диапазон от -40 до +90 °C.
- Испытательное напряжение изоляции вход-выход 1,5 кВ DC.
- Соответствие BS EN/EN55032, класс B, без дополнительных компонентов.
- Защита от короткого замыкания.
- Низкая стоимость.
- Естественное воздушное охлаждение.
- Базовая промышленная механика и выводная компоновка.
Области применения
- Телекоммуникационные и дата-ком системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
SPRN01L-05 относится к серии SPRN01 и представляет собой 1-ваттный изолированный DC/DC-преобразователь с регуляцией выходного напряжения. Модель рассчитана на работу от входа 5 В в диапазоне 4,75–5,5 В и формирует стабилизированное выходное напряжение 5 В. Преобразователь предназначен для встраивания в электронные системы с ограниченным пространством, где требуется гальваническая развязка, повышенная помехоустойчивость и совместимость с промышленными требованиями к ЭМС.
Модуль выполнен в не проводящем чёрном пластиковом корпусе с рейтингом UL 94V-0. Конструкция ориентирована на свободную конвекцию и монтаж в плату через стандартные выводы. По данным документа, серия обеспечивает вход-выходную изоляцию 1,5 кВ DC, а также допускает эксплуатацию в широком диапазоне температур и влажности.
Параметры входа
| Диапазон входного напряжения | 4,75–5,5 В DC |
| Максимальное переходное перенапряжение входа | 9 В DC, длительность до 100 мс |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 500 мА |
| Потребляемый ток без нагрузки | 35 мА |
| Потребляемый ток при полной нагрузке | 294 мА |
| Потери внутренней мощности | 600 мВт |
Параметры выхода
| Выходное напряжение | 5 В |
| Выходной ток | 0–200 мА |
| Номинальная мощность | 1 Вт |
| Точность выходного напряжения | ±3,0% |
| Пульсации и шум | 75 мВ п-п |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Частота переключения | 110 кГц |
| Допустимая ёмкость нагрузки | 100 мкФ |
| Защита выхода | Защита от короткого замыкания, ограничение тока; для SPRN01 — до 60 с |
Электрическая изоляция и безопасность
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 |
Условия эксплуатации
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +110 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Свободная конвекция воздуха |
| Температура хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,05%/°C (0…71 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с / до 260 °C |
ЭМС
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется для данного параметра в таблице |
| Помехоустойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрому переходному процессу | BS EN/EN61000-4-4, уровень 1, 0,5 кВ по питанию, уровень 2, 0,5 кВ по сигналу |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 2, 0,5 кВ линия-линия, уровень 2, 1 кВ линия-земля |
| Устойчивость к наведённым помехам | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 1, 1 А/м |
Надёжность и исполнение
| MTBF | 1000 тыс. часов по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
Размеры
| Габариты | 19,6 × 7,1 × 10,14 мм |
| Габариты в дюймах | 0,77 × 0,28 × 0,40 |
| Шаг выводов | 2,54 мм |
Назначение выводов
| Номер вывода |
SPRN01 |
DPRN01 |
| 1 |
+Vin |
+Vin |
| 2 |
-Vin |
-Vin |
| 4 |
-Vout |
-Vout |
| 5 |
Нет вывода |
Общий |
| 6 |
+Vout |
+Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на конденсаторах 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 10% до 100% номинальной.
Упаковка
| Масса одного изделия | 2,5 г |
| Количество в трубке | 25 шт. |
| Количество в коробке | 4000 шт. / 160 трубок |
| Масса одной трубки | 91 г |
| Масса коробки | 15,63 кг |
| Размер коробки | 600 × 230 × 220 мм |
