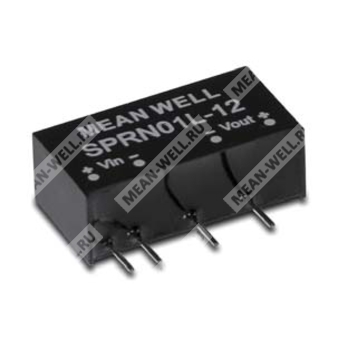

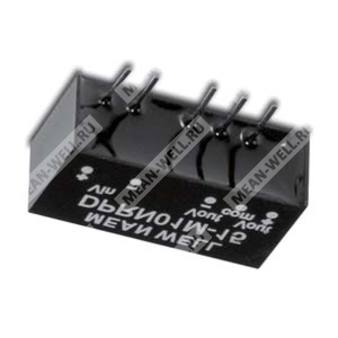

SPRN01L-12 - изолированный стабилизированный DC-DC преобразователь 1 Вт с входом 4,75…5,5 В и выходом 12 В.
Расшифровка партномера
| Элемент партномера | Значение |
| SPRN01 | Серия 1 Вт, одноканальный выход |
| L | Исполнение по входному напряжению: 4,75…5,5 В |
| 12 | Номинальное выходное напряжение: 12 В |
Назначение
SPRN01L-12 представляет собой модульный изолированный DC-DC преобразователь с регулируемым выходом, выполненный в корпусе SIP6. Изделие предназначено для питания маломощной аппаратуры в промышленной, телекоммуникационной и измерительной технике при наличии гальванической развязки между входом и выходом.
Особенности
- Корпус SIP6 со стандартной распиновкой.
- Выходная мощность 1 Вт.
- Диапазон рабочей температуры: -40…+90 °C.
- Гальваническая развязка вход-выход 1,5 кВDC.
- Защита от короткого замыкания.
- Соответствие BS EN/EN55032 по излучаемым помехам, класс B, без дополнительных компонентов.
- Низкая стоимость.
- Малые габариты и применение в аппаратуре с ограниченным монтажным пространством.
Области применения
- Телекоммуникационные и дата-ком системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационная аппаратура передачи данных.
Описание
SPRN01L-12 относится к серии SPRN01 — изолированных и стабилизированных модулей преобразования постоянного тока мощностью 1 Вт. Конструкция ориентирована на применение со стандартным выводным монтажом и обеспечивает работу в широком диапазоне входного напряжения, а также стабилизированное выходное напряжение 12 В. Модуль рассчитан на естественное воздушное охлаждение и использование в системах распределённого питания, промышленной автоматике и телекоммуникационном оборудовании.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,75…5,5 В DC |
| Импульсное перенапряжение входа, не более | 9 В DC |
| Фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 500 мА |
| Потребляемый ток холостого хода | 38 мА |
| Потребляемый ток при полной нагрузке | 285 мА |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Выходной ток | 0…84 мА |
| Точность выходного напряжения | ±3,0% |
| Номинальная мощность | 1 Вт |
| Пульсации и шум | 75 мВп-п |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| КПД, типовое значение | 71% |
| Допустимая ёмкостная нагрузка | 100 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока, не более 60 с |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Максимальная температура корпуса | +110 °C |
| Влажность при работе | 20…90 % RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10…95 % RH, без конденсации |
| Температурный коэффициент | 0,05 %/°C (0…71 °C) |
| Устойчивость к вибрации | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…3 с, до 260 °C |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 1,5 кВDC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70 % RH |
| Ёмкость изоляции, типовое значение | 80 пФ |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32) |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс B |
| Электростатический разряд | Уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Радиочастотная восприимчивость | Уровень 2, 3 В/м |
| Быстрые переходные процессы / импульсные помехи | Уровень 2, 0,5 кВ линия-земля, уровень 2, 0,5 кВ на сигнал |
| Импульс перенапряжения | Уровень 1, 0,5 кВ по питанию, уровень 2, 0,5 кВ по сигналу |
| Проводимые помехи | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | Уровень 1, 1 А/м |
| Соответствие стандартам безопасности | EAC TP TC 020/2011 |
Прочие параметры
| Параметр | Значение |
| Частота переключения, типовое значение | 110 кГц |
| MTBF | 1000 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
| Размеры | 19,6 × 7,1 × 10,14 мм |
| Масса | 2,5 г |
| Упаковка | 25 шт. в трубке; 4000 шт. в коробке; 160 трубок в коробке |
Выводы
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 5 | Нет вывода |
| 6 | +Vout |
Механические размеры
Габариты корпуса: 19,6 × 7,1 × 10,14 мм. Шаг выводов: 2,54 мм. Допуск по размерам: x.x, x.xx ±0,5 мм. Допуск по шагу выводов: ±0,05 мм.
Примечания
- Все параметры указаны при нормальном входном напряжении 5 В DC, номинальной нагрузке, температуре 25 °C и влажности 70 % RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Для конечного оборудования требуется повторная проверка соответствия директивам ЭМС.
