SPRN01M-12 - изолированный регулируемый DC-DC преобразователь 1 Вт в корпусе SIP6 для промышленной электроники и телеком-систем.

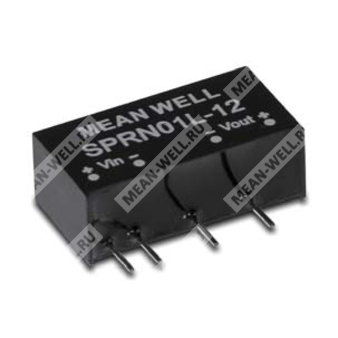

Компонент SPRN01M-12 представляет собой изолированный и стабилизированный модульный DC-DC преобразователь мощностью 1 Вт в корпусе SIP6. Изделие предназначено для преобразования входного напряжения промышленного уровня в стабилизированное выходное напряжение 12 В при обеспечении гальванической развязки входа и выхода, малого габарита и работы в расширенном температурном диапазоне.
Расшифровка партномера
| Элемент партномера | Значение |
| SP | Серия с одним выходом |
| R | Регулируемый преобразователь |
| N01 | Серия 1 Вт |
| M | Номинальное входное напряжение 12 В |
| 12 | Выходное напряжение 12 В |
Назначение и область применения
- Телекоммуникационные и дата-коммуникационные системы
- Беспроводные сети
- Промышленные системы управления
- Измерительная техника
- Анализаторы
- Детекторы
- Коммутационные устройства передачи данных
Ключевые особенности
- Корпус SIP6 с промышленным стандартом распиновки
- Гальваническая развязка вход-выход 1,5 кВ DC
- Рабочий температурный диапазон от -40 до +90 °C
- Соответствие BS EN/EN55032, излучаемые помехи, класс B, без дополнительных компонентов
- Защита от короткого замыкания
- Низкая стоимость
- Стабилизированный выход
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 11,4 ~ 13,2 В DC |
| Номинальное входное напряжение | 12 В DC |
| Пиковое входное напряжение, 100 мс max | 18 В DC |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемая входная защита | Предохранитель 250 мА |
| Входной ток без нагрузки | 18 мА |
| Входной ток при полной нагрузке | 118 мА |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Номинальная выходная мощность | 1 Вт |
| Диапазон выходного тока | 0 ~ 84 мА |
| Допуск выходного напряжения | ±3,0% |
| Пульсации и шум | 75 мВ пик-пик |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| КПД типовой | 72% |
| Максимальная ёмкость нагрузки | 100 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока, продолжительность до 60 с |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +90 °C |
| Температура корпуса | +110 °C max. |
| Влажность при работе | 20% ~ 90% RH, без конденсации |
| Охлаждение | Естественная конвекция воздуха |
| Температура хранения | -55 ~ +125 °C |
| Влажность хранения | 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | 0,05% / °C (0 ~ 71 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1 ~ 3 с, до 260 °C max. |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | Одобрено EAC TP TC 020/2011 |
| Испытательное напряжение | Вход-выход: 1,5 кВ DC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 80 пФ |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Нет данных |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ на питание, уровень 2, 0,5 кВ на сигнал |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 2, 0,5 кВ линия-линия, уровень 2, 1 кВ линия-земля |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 1000 тыс. часов, MIL-HDBK-217F, 25 °C |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Габаритные размеры
| Параметр | Значение |
| Размеры корпуса | 19,6 × 7,1 × 10,14 мм |
| Размеры в дюймах | 0,77 × 0,28 × 0,40" |
| Шаг выводов | 2,54 мм |
| Допуск по выводам | ±0,05 мм |
Распиновка
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 5 | Нет вывода |
| 6 | +Vout |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 2,5 г |
| Количество в трубке | 25 шт. |
| Количество в коробке | 4000 шт. / 160 трубок |
| Масса одной трубки | 91 г |
| Масса коробки | 15,63 кг |
| Размеры коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, нагруженной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Готовое оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
