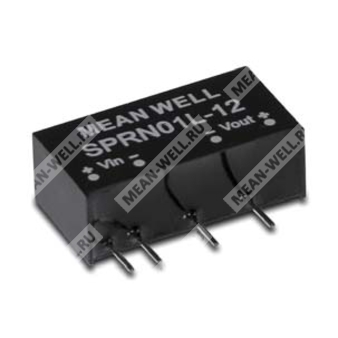

SPRN01M-15 - изолированный стабилизированный DC-DC преобразователь 1 Вт с выходом 15 В и входом 12 В.
Расшифровка партномера
| Элемент партномера |
Значение |
| SPRN01 |
Серия DC-DC преобразователей, 1 Вт, изолированный стабилизированный модуль, корпус SIP6 |
| M |
Номинальное входное напряжение 12 В |
| 15 |
Выходное напряжение 15 В |
Назначение и особенности
SPRN01M-15 — это одноканальный изолированный модульный DC-DC преобразователь мощностью 1 Вт в корпусе SIP6, предназначенный для стабилизированного формирования напряжения 15 В из входной шины 12 В постоянного тока. Изделие относится к серии SPRN01, рассчитано на промышленное применение, обеспечивает гальваническую развязку входа и выхода, а также имеет встроенную защиту от короткого замыкания.
Функциональные особенности
- Корпус SIP6 с промышленным стандартным расположением выводов.
- Диапазон рабочей температуры: от -40 до +90 °C.
- Изоляция вход-выход 1,5 кВ DC.
- Соблюдение BS EN/EN55032, излучаемые помехи, класс B, без дополнительных компонентов.
- Защита: короткое замыкание.
- Низкая стоимость.
- Одноканальное исполнение.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
11,4 ~ 13,2 В DC |
| Номинальное входное напряжение |
12 В DC |
| Максимальное импульсное входное напряжение, 100 мс |
18 В DC |
| Тип входного фильтра |
Внутренний конденсатор |
| Рекомендуемый предохранитель |
250 мА |
| Потребляемый ток холостого хода |
18 мА |
| Потребляемый ток при полной нагрузке |
115 мА |
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
15 В DC |
| Выходной ток |
0 ~ 67 мА |
| Номинальная мощность |
1 Вт |
| Точность выходного напряжения |
±3,0% |
| Пульсации и шум |
75 мВ п-п |
| Линейная стабилизация |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Частота преобразования |
110 кГц |
| Допустимая емкостная нагрузка |
100 мкФ |
| КПД типовой |
73% |
Защита
| Параметр |
Значение |
| Защита от короткого замыкания |
Ограничение тока, типовое время защиты до 60 с |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции |
80 пФ |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +90 °C |
| Температура корпуса |
+110 °C max. |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-55 ~ +125 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
0,05% / °C (0 ~ 71 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1 ~ 3 с / 260 °C max. |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), не нормируется |
| ЭСР |
BS EN/EN61000-4-2, уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Радиочастотная восприимчивость |
BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 1, 0,5 кВ на питании, уровень 2, 0,5 кВ на сигнале |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 2, 0,5 кВ линия-линия, уровень 2, 1 кВ линия-земля |
| Проводимая восприимчивость |
BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 1, 1 А/м |
Надежность и конструктив
| Параметр |
Значение |
| MTBF |
1000 тыс. ч, MIL-HDBK-217F (25 °C) |
| Материал корпуса |
Непроводящий черный пластик, UL 94V-0 |
| Масса |
2,5 г |
| Габариты (Д × Ш × В) |
19,6 × 7,1 × 10,14 мм |
Размеры
| Параметр |
Значение |
| Длина |
19,6 мм |
| Ширина |
7,1 мм |
| Высота |
10,14 мм |
| Шаг выводов |
2,54 мм |
| Точность размеров |
x.x, x.xx ±0,5 мм; шаг выводов ±0,05 мм |
Конфигурация выводов
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 4 |
-Vout |
| 5 |
Нет вывода |
| 6 |
+Vout |
Упаковка
| Параметр |
Значение |
| Форма поставки |
Стандартная трубчатая упаковка |
| Количество в трубке |
25 шт. |
| Масса одной трубки |
91 г |
| Максимальное количество в коробке |
4000 шт. |
| Масса коробки |
15,63 кг |
| Размеры коробки |
600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении (L: 5 В DC, M: 12 В DC, N: 24 В DC, O: 48 В DC), номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
