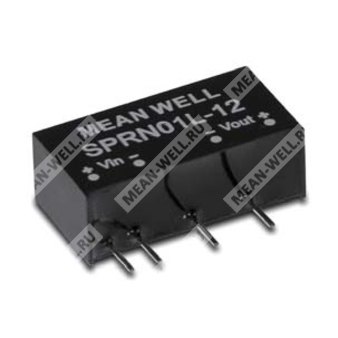

SPRN01N-05 - изолированный и стабилизированный DC-DC преобразователь 1 Вт с выходом 5 В в корпусе SIP6.
Расшифровка партномера
| SPRN01N-05 | Серия SPRN01, одноканальный модуль, входной диапазон N, выход 5 В |
| SPRN01 | Серия изолированных стабилизированных DC-DC преобразователей мощностью 1 Вт |
| N | Номинальное входное напряжение 24 В постоянного тока; диапазон 22,8–26,4 В |
| 05 | Выходное напряжение 5 В постоянного тока |
Назначение и основные особенности
SPRN01N-05 представляет собой модульный изолированный стабилизированный DC-DC преобразователь мощностью 1 Вт в корпусе SIP6 с индустриальным стандартным расположением выводов. Компонент предназначен для формирования стабилизированного напряжения 5 В постоянного тока из источника номиналом 24 В постоянного тока в составе распределённых систем питания, телекоммуникационного и промышленного оборудования.
- Корпус SIP6 с выводами по промышленному стандарту.
- Изолированный преобразователь с гальванической развязкой входа и выхода.
- Диапазон рабочих температур: от -40 до +90 °C.
- Изоляция вход/выход 1,5 кВ DC.
- Соответствие BS EN/EN55032, излучаемые помехи, класс B без дополнительных компонентов.
- Защита от короткого замыкания.
- Низкая стоимость исполнения.
- Печатная маркировка и исполнение, рассчитанные на промышленное применение.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутаторы данных.
- Распределённые архитектуры питания.
Описание
SPRN01 и DPRN01 — серия 1-ваттных изолированных и стабилизированных модульных DC-DC преобразователей в корпусе SIP6. Изделия используют международный стандарт выводов, обеспечивают широкий рабочий температурный диапазон от -40 до +90 °C и изоляцию вход/выход 1,5 кВ DC. Серия предназначена для различных входных напряжений 5 В, 12 В, 24 В и 48 В с допустимым отклонением -5%...+10%, а также для разных выходных напряжений: 5 В, 12 В и 15 В для одноканальных модулей и ±12 В, ±15 В для двухканальных модулей. Преобразователь SPRN01N-05 относится к одноканальным модулям с входом 22,8–26,4 В и выходом 5 В.
Электрические параметры
Вход
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 22,8–26,4 В постоянного тока |
| Пиковое входное напряжение, 100 мс max | 30 В постоянного тока |
| Внутренний фильтр | Встроенный конденсатор |
| Рекомендуемый предохранитель | 100 мА для моделей 24 В |
| Потребляемый ток без нагрузки | 10 мА |
| Потребляемый ток при полной нагрузке | 65 мА |
Выход
| Выходное напряжение | 5 В постоянного тока |
| Выходной ток | 0–200 мА |
| Номинальная мощность | 1 Вт |
| Точность выходного напряжения | ±3,0% |
| Пульсации и шум | 75 мВ пик-пик |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| КПД типовое | 72% |
| Частота преобразования, типовая | 110 кГц |
| Допустимая ёмкостная нагрузка | 100 мкФ |
Защита
| Защита от короткого замыкания | Ограничение тока, до 60 с max |
Условия эксплуатации
| Рабочая температура | от -40 до +90 °C |
| Температура корпуса | до +110 °C |
| Относительная влажность при работе | 20–90% RH, без конденсации |
| Охлаждение | Свободная конвекция воздуха |
| Температура хранения | от -55 до +125 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,05% / °C (0–71 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с; максимум 260 °C |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Испытательное напряжение | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, типовая | 80 пФ |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), N/A |
| Электростатический разряд | BS EN/EN61000-4-2: уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3: уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4: уровень 2, 0,5 кВ на линии, уровень 2, 0,5 кВ на сигнале |
| Импульсные перенапряжения | BS EN/EN61000-4-5: уровень 2, 0,5 кВ линия-линия, уровень 2, 1 кВ линия-земля |
| Проводимая восприимчивость | BS EN/EN61000-4-6: уровень 2, 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8: уровень 1, 1 А/м |
Надёжность и конструктивные данные
| MTBF | 1000 тыс. часов, MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Габаритные размеры | 19,6 × 7,1 × 10,14 мм |
| Масса | 2,5 г |
| Исполнение | SIP6 |
Назначение выводов
| Вывод 1 | +Vin |
| Вывод 2 | -Vin |
| Вывод 4 | -Vout |
| Вывод 5 | Нет вывода |
| Вывод 6 | +Vout |
Примечания
- Все параметры указаны при номинальном входном напряжении для данной группы, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Упаковка
| Стандартная упаковка | Трубка |
| Количество в трубке | 25 шт. |
| Масса одной трубки | 91 г |
| Максимальное количество в коробке | 4000 шт. |
| Масса коробки | 15,63 кг |
| Размер коробки | 600 × 230 × 220 мм |
