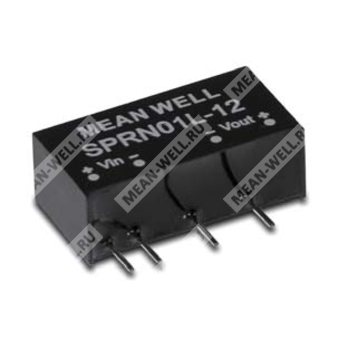

SPRN01N-12 - изолированный стабилизированный DC-DC преобразователь 1 Вт с выходом 12 В для промышленной электроники.
Расшифровка партномера
| SPRN01N-12 | Компонент серии SPRN01 |
| SP | Серия преобразователей SPRN |
| R | Стабилизированный модульный преобразователь постоянного тока |
| N | Номинальный вход 24 В |
| 01 | Номинальная мощность 1 Вт |
| 12 | Выходное напряжение 12 В |
Назначение
SPRN01N-12 представляет собой изолированный стабилизированный DC-DC преобразователь мощностью 1 Вт в корпусе SIP6, предназначенный для формирования гальванически развязанного напряжения 12 В из промышленной шины питания 24 В.
Общие сведения

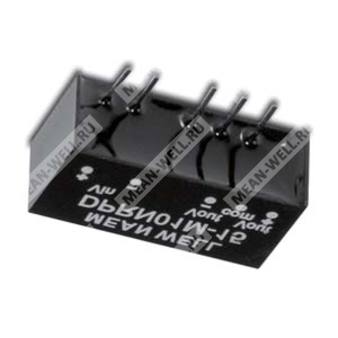

Серия SPRN01 и DPRN01 — это модули DC-DC преобразователей с изоляцией, выполненные в компактном корпусе SIP6 с промышленной распиновкой. Модель SPRN01N-12 относится к одноканальным вариантам с выходным напряжением 12 В и рассчитана на работу от входного диапазона 22,8–26,4 В постоянного тока.
Изделие предназначено для применения в телекоммуникационном и промышленном оборудовании, в системах распределённого питания, в измерительной аппаратуре, анализаторах, детекторах и устройствах коммутации данных.
Особенности
- Корпус SIP6 с отраслевой стандартной распиновкой.
- Рабочий диапазон температуры: от -40 до +90 °C.
- Гальваническая изоляция входа и выхода 1,5 кВ DC.
- Соответствие BS EN/EN55032, класс B, без дополнительных компонентов.
- Защита от короткого замыкания.
- Низкая стоимость.
- Компактные габариты.
Области применения
- Телекоммуникационные и datacom-системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутаторы данных.
Вход
| Диапазон входного напряжения | 22,8–26,4 В DC |
| Номинальное входное напряжение для серии | 24 В DC |
| Переходное перенапряжение, максимальное значение за 100 мс | 30 В DC |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемый предохранитель | 100 мА |
| Потребляемый ток без нагрузки | 10 мА |
| Потребляемый ток при полной нагрузке | 60 мА |
| Допустимая входная мощность рассеяния | 600 мВт |
Выход
| Выходное напряжение | 12 В DC |
| Номинальная мощность | 1 Вт |
| Выходной ток | 0–84 мА |
| Точность выходного напряжения | ±3,0% |
| Пульсации и шум | 75 мВ п-п |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Частота переключения | 110 кГц |
| Защита от короткого замыкания | Ограничение тока, максимум 60 с |
| Ёмкость нагрузки, максимальная | 100 мкФ |
| Типовая КПД | 72% |
Изоляция, безопасность и ЭМС
| Испытательное напряжение вход-выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32) |
| Помехоустойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Устойчивость к радиочастотному излучению | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстротным импульсным помехам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ на питание, уровень 2, 0,5 кВ на сигнал |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 2, 0,5 кВ линия-линия, уровень 2, 1 кВ линия-земля |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 1, 1 А/м |
Эксплуатационные параметры
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +110 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,05% / °C (0…71 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность и конструктив
| MTBF | 1000 тыс. часов по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
| Масса | 2,5 г |
| Упаковка | 25 шт. в трубке, 4000 шт. / 160 трубок в картонной коробке |
| Масса одной трубки | 91 г |
| Масса одной коробки | 15,63 кг |
Габариты
| Размеры корпуса | 19,6 × 7,1 × 10,14 мм |
| Размеры в дюймах | 0,77 × 0,28 × 0,40 |
Распиновка
| Вывод 1 | +Vin |
| Вывод 2 | -Vin |
| Вывод 4 | -Vout |
| Вывод 5 | Нет вывода |
| Вывод 6 | +Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне 10–100% от номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
