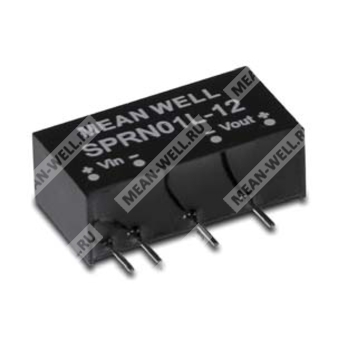

SPRN01O-05 - изолированный стабилизированный DC-DC преобразователь 1 Вт в корпусе SIP6 для промышленной электроники.
Назначение и описание
SPRN01O-05 — это модульный изолированный и стабилизированный преобразователь постоянного тока в постоянный ток мощностью 1 Вт с корпусом SIP6. Изделие предназначено для построения локальных изолированных шин питания в промышленной автоматике, телекоммуникационном оборудовании, распределённых системах электропитания, измерительной и контрольной аппаратуре.
Модель относится к серии SPRN01, которая выполнена по схеме с одним выходом. По коду исполнения O изделие рассчитано на входное напряжение 48 В в нормальном диапазоне 45,6…52,8 В. По коду выхода 05 устройство формирует стабилизированное выходное напряжение 5 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SPRN01 | Серия 1 Вт, изолированный и стабилизированный DC-DC преобразователь, один выход |
| O | Нормальное входное напряжение 48 В; диапазон 45,6…52,8 В |
| 05 | Выходное напряжение 5 В |
Особенности
- Корпус SIP6 с промышленным стандартом выводов.
- Диапазон рабочих температур от -40 до +90 °C.
- Изоляция входа и выхода 1,5 кВ DC.
- Соответствие BS EN/EN55032 по излучаемым помехам, класс B, без дополнительных компонентов.
- Защита от короткого замыкания.
- Низкая стоимость.
- Модуль для свободной конвекции воздуха.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Параметры входа
| Параметр | Значение |
| Номинальное входное напряжение | 48 В |
| Диапазон входного напряжения | 45,6…52,8 В DC |
| Максимальное импульсное напряжение | 60 В DC, 100 мс максимум |
| Рекомендуемый предохранитель | 60 мА |
| Входной фильтр | Встроенный конденсатор |
| Потребляемый ток без нагрузки | 8 мА |
| Потребляемый ток при полной нагрузке | 32 мА |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Выходной ток | 0…200 мА |
| Точность выходного напряжения | ±3,0% |
| Номинальная мощность | 1 Вт |
| Пульсации и шум | 75 мВ пик-пик |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Частота переключения | 110 кГц |
| КПД типовой | 67% |
| Допустимая ёмкость нагрузки | 100 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока, максимальная длительность 60 с |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +110 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Охлаждение | Свободная конвекция воздуха |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10…95 % RH, без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0…71 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1…3 с, максимум 260 °C |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | 1,5 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ёмкость изоляции | 80 пФ |
| Стандарт безопасности | EAC TP TC 020/2011 approved |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Устойчивость к электростатическому разряду | Уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстроточным переходным процессам | Уровень 2, 0,5 кВ по линии, уровень 2, 0,5 кВ по сигнальной линии |
| Устойчивость к импульсным помехам | Уровень 1, 0,5 кВ по питанию, уровень 2, 1 кВ по линии на землю |
| Устойчивость к кондуктивным помехам | Уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 1000 тыс. часов по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Негорючий чёрный пластик, класс UL 94V-0 |
| Масса | 2,5 г |
| Габариты | 19,6 × 7,1 × 10,14 мм |
Выводы и назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 5 | Нет вывода |
| 6 | +Vout |
Примечания
1. Все параметры указаны при нормальном входном напряжении: L — 5 В DC, M — 12 В DC, N — 24 В DC, O — 48 В DC; номинальной нагрузке; температуре окружающей среды 25 °C и относительной влажности 70 %.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключённой к конденсаторам 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется при переходе от низкого входного напряжения к высокому на номинальной нагрузке.
4. Стабилизация по нагрузке измеряется в диапазоне 10…100 % номинальной нагрузки.
5. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для проведения испытаний рекомендуется методика испытаний ЭМС для компонентных источников питания.
Упаковка
| Параметр | Значение |
| Упаковка | 2,5 г; 25 шт. в трубке; 4000 шт. / 160 трубок в картонной коробке |
| Масса одной трубки | 91 г |
| Масса одной коробки | 15,63 кг |
| Размеры коробки | 600 × 230 × 220 мм |
