SPRN01O-12

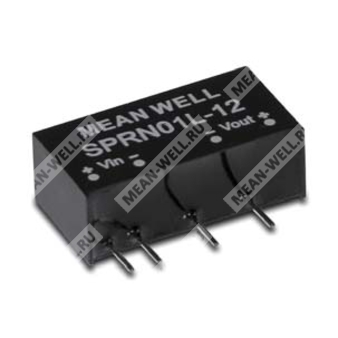

SPRN01O-12 - изолированный и стабилизированный DC-DC преобразователь 1 Вт с выходом 12 В и входом 48 В.
Расшифровка партномера
| SPRN01O-12 | Серия |
| SPRN01 | Серия изолированных стабилизированных DC-DC преобразователей, 1 Вт, корпус SIP6 |
| O | Номинальное входное напряжение 48 В (диапазон 45,6…52,8 В) |
| 12 | Выходное напряжение 12 В |
Назначение
SPRN01O-12 представляет собой модульный изолированный преобразователь постоянного тока в постоянный ток с регулируемым выходом, предназначенный для формирования стабилизированного напряжения 12 В из источника 48 В постоянного тока в системах промышленной автоматики, связи и распределённого питания.
Описание
Серия SPRN01 и DPRN01 — это изолированные и стабилизированные DC-DC преобразователи мощностью 1 Вт в корпусе SIP6 с промышленным стандартным расположением выводов. Модель SPRN01O-12 относится к одновыходным исполнениям и рассчитана на номинальное входное напряжение 48 В. Изделие предназначено для применения в телекоммуникационном и промышленном оборудовании, где требуется гальваническая развязка, компактные размеры, высокая надёжность и работа в расширенном температурном диапазоне.
Преобразователь обеспечивает входо-выходную изоляцию 1,5 кВ DC, обладает встроенной защитой от короткого замыкания и выполнен в негорючем чёрном пластиковом корпусе, соответствующем UL 94V-0.
Особенности
- Корпус SIP6 со стандартным промышленным распиновкой.
- Гальваническая развязка вход/выход 1,5 кВ DC.
- Работа в диапазоне температур от -40 до +90 °C.
- Соответствие BS EN/EN55032 по излучаемым помехам, класс B, без дополнительных компонентов.
- Защита от короткого замыкания.
- Низкая стоимость решения.
- Стабилизированный выход 12 В.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационное оборудование передачи данных.
Параметры
Вход
| Диапазон входного напряжения | 45,6…52,8 В DC |
| Номинальное входное напряжение | 48 В DC |
| Переходное перенапряжение входа (100 мс, максимум) | 60 В DC |
| Встроенный входной фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 60 мА |
| Входной ток без нагрузки | 8 мА |
| Входной ток при полной нагрузке | 35 мА |
| Потребляемая внутренняя мощность | 600 мВт |
Выход
| Выходное напряжение | 12 В DC |
| Номинальная мощность | 1 Вт |
| Выходной ток | 0…84 мА |
| Точность выходного напряжения | ±3,0% |
| Пульсации и шум | 75 мВ p-p |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| Частота переключения | 110 кГц |
| Защита от короткого замыкания | Ограничение тока, максимум 60 с |
| КПД типовой | 63% |
| Допустимая ёмкость нагрузки | 100 мкФ |
Изоляция
| Испытательное напряжение изоляции | 1,5 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
Электромагнитная совместимость
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется |
| ESD | BS EN/EN61000-4-2, уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Радиочастотное излучаемое воздействие | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4, уровень 1, 0,5 кВ по питанию; уровень 2, 0,5 кВ по сигналу |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 2, 0,5 кВ линия-линию; уровень 2, 1 кВ линия-земля |
| Кондуктивная чувствительность | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8, уровень 1, 1 А/м |
Эксплуатация и окружающая среда
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +110 °C |
| Влажность при работе | 20…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | 0,05% / °C (0…71 °C) |
| Вибростойкость | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Надёжность и механические данные
| MTBF | 1000 тыс. часов по MIL-HDBK-217F при 25 °C |
| Габариты | 19,6 × 7,1 × 10,14 мм |
| Материал корпуса | Негорючий чёрный пластик, UL 94V-0 |
| Масса | 2,5 г |
Расположение выводов
| Вывод 1 | +Vin |
| Вывод 2 | -Vin |
| Вывод 4 | -Vout |
| Вывод 5 | Нет вывода |
| Вывод 6 | +Vout |
Примечания
- Все параметры приведены при номинальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне 10…100% от номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Упаковка
| Упаковка | Трубка |
| Количество в трубке | 25 шт. |
| Масса одной трубки | 91 г |
| Максимальное количество в коробке | 4000 шт. / 160 трубок |
| Масса коробки | 15,63 кг |
| Размер коробки | 600 × 230 × 220 мм |
