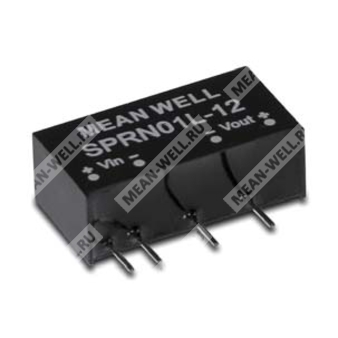

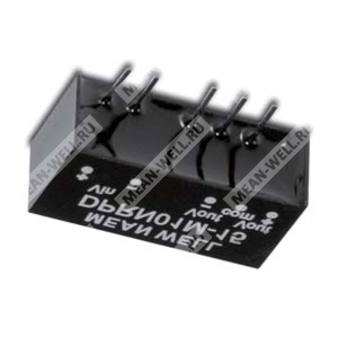

SPRN01O-15 - изолированный стабилизированный DC-DC преобразователь 1 Вт для промышленной аппаратуры и телекоммуникационных систем.
Компонент SPRN01O-15 представляет собой модульный изолированный DC-DC преобразователь постоянного тока с гальванической развязкой, выполненный в корпусе SIP6. Изделие относится к серии SPRN01, рассчитано на мощность 1 Вт и предназначено для формирования стабилизированного выхода 15 В при питании от входа группы O с диапазоном 45,6…52,8 В.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| SPRN01 | Серия изолированных стабилизированных DC-DC преобразователей, одно- или двухвыходное исполнение, корпус SIP6 |
| O | Группа входного напряжения 45,6…52,8 В |
| 15 | Выходное напряжение 15 В |
Назначение
Применяется в телекоммуникационных и датаком-системах, беспроводных сетях, промышленной автоматике, измерительной аппаратуре, анализаторах, детекторах и устройствах коммутации данных.
Особенности
- Корпус SIP6 с промышленным стандартным расположением выводов.
- Диапазон рабочей температуры: −40…+90 °C.
- Испытательное напряжение изоляции вход-выход: 1,5 кВ DC.
- Соответствие требованиям BS EN/EN55032, класс излучаемых помех B, без дополнительных компонентов.
- Защита от короткого замыкания.
- Низкая стоимость исполнения.
Параметры
| Параметр | Значение |
|---|
| Номинальная мощность | 1 Вт |
| Тип преобразователя | Изолированный стабилизированный DC-DC модуль |
| Корпус | SIP6 |
| Масса | 2,5 г |
| MTBF | 1000 тыс. ч по MIL-HDBK-217F (25 °C) |
Вход
| Параметр | Значение |
|---|
| Группа входного напряжения | O |
| Диапазон входного напряжения | 45,6…52,8 В DC |
| Пиковое входное напряжение, не более | 60 В DC в течение 100 мс |
| Встроенный входной фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 60 мА |
| Потребляемый ток без нагрузки | 8 мА |
| Потребляемый ток при полной нагрузке | 35 мА |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 15 В DC |
| Диапазон выходного тока | 0…67 мА |
| Точность выходного напряжения | ±3,0 % |
| Допуск по выходному напряжению | ±1,0 % |
| Пульсации и шум | 75 мВ п-п |
| Регулирование по линии | ±1,0 % |
| Регулирование по нагрузке | ±1,0 % |
| КПД типовое | 67 % |
| Допустимая ёмкость нагрузки | 100 мкФ |
| Внутренние потери мощности | 600 мВт |
Защита
| Параметр | Значение |
|---|
| Защита от короткого замыкания | Ограничение тока, максимальная длительность 60 с |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | −40…+90 °C |
| Температура корпуса | Не более +110 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | −55…+125 °C |
| Влажность хранения | 10…95 % RH, без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0…71 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Испытательное напряжение | Вход-выход: 1,5 кВ DC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ёмкость изоляции | 80 пФ |
| Параметр | Стандарт | Уровень испытаний / примечание |
|---|
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, ±8 кВ воздух, уровень 2, ±4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ по питанию, уровень 2, 0,5 кВ по сигналу |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 0,5 кВ линия-линия, уровень 2, 1 кВ линия-земля |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
Механические размеры
| Параметр | Значение |
|---|
| Габариты | 19,6 × 7,1 × 10,14 мм |
| Габариты в дюймах | 0,77 × 0,28 × 0,40 |
Расположение выводов
| Номер вывода | Назначение для SPRN01 | Назначение для DPRN01 |
|---|
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 4 | -Vout | -Vout |
| 5 | Нет вывода | Общий |
| 6 | +Vout | +Vout |
Упаковка
| Параметр | Значение |
|---|
| Упаковка | Трубчатая стандартная |
| Количество в трубке | 25 шт. |
| Количество в коробке | 4000 шт. / 160 трубок |
| Масса одной трубки | 91 г |
| Масса коробки | 15,63 кг |
| Размеры коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении: L — 5 В DC, M — 12 В DC, N — 24 В DC, O — 48 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Для обеспечения соответствия требованиям ЭМС конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
