SPU01N-15 - изолированный не регулируемый DC-DC преобразователь 1 Вт в корпусе SIP6 для вывода ±15 В от входа 24 В.
SPU01N-15

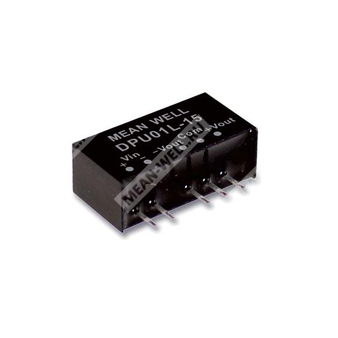

SPU01N-15 — это модульный изолированный не регулируемый преобразователь постоянного тока в постоянный ток мощностью 1 Вт серии SPU01 & DPU01, выполненный в корпусе SIP6 и предназначенный для формирования двуполярного выходного напряжения ±15 В от входного напряжения 24 В.
Компонент рассчитан на применение в промышленной автоматике, телекоммуникационном оборудовании, измерительной аппаратуре, распределённых системах питания и других электронных системах, где требуется компактный изолированный источник питания с фиксированным выходом и высокой удельной плотностью мощности.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPU | Серия, однотактный выход |
| 01 | Номинальная мощность 1 Вт |
| N | Входное напряжение 24 В (диапазон 21.6–26.4 В) |
| 15 | Выходное напряжение ±15 В |
Назначение и особенности
- Изолированный модуль DC-DC преобразования.
- Не регулируемый выход.
- Корпус SIP6 со стандартной распиновкой промышленного класса.
- Встроенный входной конденсаторный фильтр.
- Защита от короткого замыкания.
- Изоляция вход-выход 1.5 кВ DC.
- Работа при естественном охлаждении.
- Высокая эффективность для данного класса модулей.
- Низкопрофильное компактное исполнение.
Области применения
- Телекоммуникационные и датаком-системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Системы коммутации данных.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 21.6–26.4 В DC |
| Номинальное входное напряжение | 24 В DC |
| Пусковой/предельный импульс входного напряжения, 100 мс макс. | 30 В DC |
| Фильтр | Внутренний конденсатор |
| Защита по входу | Рекомендуется предохранитель, 500 мА, медленного действия, для всех моделей |
| Потребляемая внутренняя мощность | 500 мВт |
Выход
| Параметр | Значение |
| Выходное напряжение | ±15 В DC |
| Выходная мощность | 1 Вт |
| Точность напряжения | ±3.0% |
| Пульсации и шум | 75 мВ п-п |
| Регулирование по линии | 1.2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | 10% |
| Допустимый выходной ток | ±0…33 мА |
| КПД типовое | 78% |
| Максимальная ёмкостная нагрузка | *100 мкФ на каждый выход |
| Частота переключения, тип. | 75 кГц |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | 1 секунда максимум |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | +100 °C макс. |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0.03% / °C (0…85 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки | 1.5 мм от корпуса, 1–3 с, 260 °C макс. |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 1.5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 10 пФ |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0.5 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 1, 0.5 кВ линия-линия |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 1500 тыс. часов по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Размеры
| Параметр | Значение |
| Габаритные размеры | 19.5 × 7.2 × 10.2 мм |
| Габаритные размеры в дюймах | 0.77 × 0.28 × 0.40 inch |
Упаковка
| Параметр | Значение |
| Масса одного модуля | 2.7 г |
| Количество в трубке | 15 шт. |
| Количество в картонной коробке | 2205 шт. |
| Масса одной трубки | 59 г |
| Масса одной коробки | 10.67 кг |
| Размер коробки | L390.9 × W284.8 × H175.7 мм |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 4 | -Vout |
| 5 | Common |
| 6 | +Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении L: 5 В DC, M: 12 В DC, N: 24 В DC, номинальной нагрузке и температуре 25 °C, влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельно подключенного конденсатора 0.1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой к высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Окончательное оборудование должно подтверждать соответствие требованиям ЭМС; при применении этих испытаний следует руководствоваться методикой испытаний ЭМС для источников питания компонентов.
