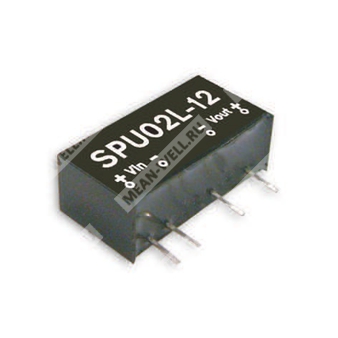

SPU02L-05 - 2-ваттный неизолированный DC-DC преобразователь с одним выходом 5 В для монтажа в промышленной и электронной аппаратуре
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| SPU | SPU | Серия DC-DC преобразователей Mean Well |
| 02 | 02 | Номинальная мощность 2 Вт |
| L | L | Исполнение с уровнем КПД 77% для версии 5 В |
| 05 | 05 | Выходное напряжение 5 В |
Краткое описание
SPU02L-05 — компактный неизолированный DC-DC преобразователь серии SPU02 с одним выходом 5 В, предназначенный для формирования стабилизированного питания малой мощности в электронной аппаратуре.
Особенности
- Изоляция вход/выход: 3000 В постоянного тока.
- Интегрированная технология поверхностного монтажа.
- Встроенный фильтр ЭМП.
- Защита от короткого замыкания.
- Охлаждение за счёт свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- Однорядное исполнение корпуса.
- Испытание под полной нагрузкой в течение 100% времени.
- Низкая стоимость при высокой надёжности.
- 2 года гарантии.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 5 В |
| Диапазон тока нагрузки | 80 ~ 400 мА |
| Типовое значение КПД | 77% |
| Номинальная мощность | 2 Вт |
| Пульсации и шум, максимум | 100 мВп-п |
| Нестабильность по линии питания | ±1,2% при изменении входного напряжения на 1% |
| Нестабильность по нагрузке | ±8,0% |
| Точность по напряжению | ±2,0% |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 5 В |
| Диапазон входного напряжения | 4,5 ~ 5,5 В |
| Частота переключения | 100 кГц минимум |
| Потребляемый ток при полной нагрузке | 520 мА |
| Потребляемый ток без нагрузки | 60 мА |
| Фильтр | Конденсаторного типа |
Защита
| Параметр | Значение |
| Защита от перегрузки | Мгновенная |
| Тип защиты при перегрузке | Отключение (Broken) |
| Защита от короткого замыкания | Мгновенная |
| Тип защиты при коротком замыкании | Отключение (Broken) |
| Рекомендуемый предохранитель | Да |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -40 ~ +71 °C (с учётом кривой снижения нагрузки) |
| Рабочая влажность | 20% ~ 90% RH без конденсации |
| Температура и влажность хранения | -40 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ постоянного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ максимум |
| Эмиссия ЭМС | Соответствие EN55032 Class B, FCC Part 15 Class B |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A |
Надёжность и прочее
| Параметр | Значение |
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Размеры | 19,6 × 7,1 × 10,2 мм |
| Размеры в дюймах | 0,77 × 0,28 × 0,40 дюйма (Д × Ш × В) |
| Масса | 2,3 г |
Конфигурация выводов
| Номер вывода | Назначение |
| 1 | Вход положительный |
| 2 | Вход отрицательный |
| 5 | Выход отрицательный |
| 7 | Выход положительный |
Механические сведения
Корпус выполнен в компактном исполнении для монтажа в однорядной конфигурации. Геометрические размеры модуля: 19,6 мм по длине, 7,1 мм по ширине и 10,2 мм по высоте.
Примечания
1. Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ.
3. Нестабильность по линии питания измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
4. Нестабильность по нагрузке измеряется от 20% до 100% номинальной нагрузки.
