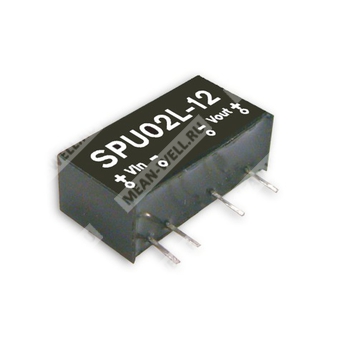

SPU02M-12 - неизолированный DC-DC преобразователь 2 Вт с одним выходом на 12 В для монтажа в линию.
Преобразователь SPU02M-12 серии SPU02 предназначен для формирования стабилизированного по нагрузке и входному напряжению постоянного выходного напряжения 12 В при мощности 2 Вт. Изделие выполнено в компактном неиндустриальном корпусе для применения в электронных устройствах, где требуется малогабаритный источник питания с высоким КПД, встроенным EMI-фильтром, защитой от короткого замыкания и перегрузки, а также с высокой межобмоточной изоляцией 3000 ВDC.
Расшифровка партномера
| Обозначение | Значение |
| SPU | Серия преобразователей постоянного тока SPU |
| 02 | Номинальная мощность 2 Вт |
| M | Исполнение по КПД в группе серии |
| 12 | Номинальное выходное напряжение 12 В |
Основные особенности
- Изоляция вход/выход: 3000 ВDC.
- Встроенная технология поверхностного монтажа.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания.
- Охлаждение за счёт естественной конвекции.
- Непроводящий пластиковый корпус.
- Однорядное исполнение корпуса.
- Испытание полной нагрузкой 100%.
- Низкая стоимость при высокой надёжности.
Области применения
- Источники питания для промышленной и бытовой электроники.
- Встроенные узлы питания в измерительной и управляющей аппаратуре.
- Системы, где требуется компактный изолированный DC-DC источник 12 В.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 33 ~ 167 мА |
| Типовое значение КПД | 81% |
| Номинальная выходная мощность | 2 Вт |
| Пульсации и шум, максимум | 100 мВп-п |
| Регулирование по линии | ±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8,0% |
| Точность выходного напряжения | ±2,0% |
| Частота коммутации | 100 кГц минимум |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 12 В |
| Диапазон входного напряжения | 10,8 ~ 13,2 В |
| Входной ток при полной нагрузке | 214 мА |
| Входной ток без нагрузки | 20 мА |
| Фильтр | Тип с конденсатором |
| Рекомендуемая защита | Предохранитель |
Защита
| Параметр | Значение |
| Перегрузка | Моментальная, тип защиты: разрыв |
| Короткое замыкание | Моментальная, тип защиты: разрыв |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +105 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3 кВDC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ максимум |
| Соответствие по излучению | EN55032 Class B, FCC Part 15 Class B |
| Соответствие по помехоустойчивости | EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry; критерий A |
Надёжность и конструктивные параметры
| Параметр | Значение |
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 19,6 × 7,1 × 10,2 мм |
| Габариты в дюймах | 0,77 × 0,28 × 0,40 дюйма (Д × Ш × В) |
| Масса | 2,3 г |
| Упаковка | Однорядный корпус для монтажа в линию |
Конфигурация выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 5 | -Vout |
| 7 | +Vout |
Примечания
1. Все параметры измеряются при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не указано иное.
2. Пульсации и шум измеряются на частоте 20 МГц с помощью скрученной пары проводов длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется при переходе от низкого к высокому напряжению на входе при номинальной нагрузке.
4. Регулирование по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки.
