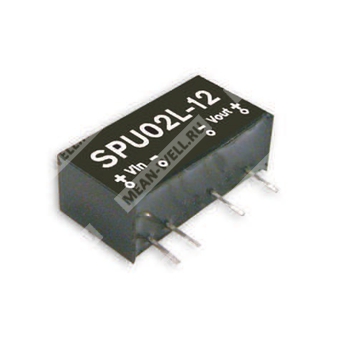

SPU02N-12 - неизолированный источник питания постоянного тока 2 Вт с одним выходом 12 В для промышленной электроники.
Расшифровка партномера
| SPU | Серия преобразователей постоянного тока Mean Well SPU |
| 02 | Номинальная мощность 2 Вт |
| N | Уровень исполнения серии |
| 12 | Выходное напряжение 12 В |
Краткое описание
SPU02N-12 — модульный DC-DC преобразователь серии SPU02 с одним несимметричным выходом 12 В, предназначенный для преобразования и распределения питания в маломощных электронных узлах. Изделие относится к неуправляемым источникам питания с фиксированным выходным напряжением и широким диапазоном входного напряжения.
Особенности
- Гальваническая развязка входа и выхода 3000 В DC.
- Встроенная технология SMD.
- Встроенный EMC-фильтр.
- Защита от короткого замыкания.
- Охлаждение естественной конвекцией.
- Непроводящий пластиковый корпус.
- Однорядное исполнение.
- 100% испытание при полной нагрузке.
- Низкая стоимость и высокая надежность.
- 2 года гарантийного срока.
Области применения
Преобразование питания в промышленной и электронной аппаратуре, где требуется компактный источник 12 В постоянного тока малого уровня мощности.
Параметры выхода
| Номинальное выходное напряжение | 12 В |
| Диапазон тока нагрузки | 33 ~ 167 мА |
| Типовая эффективность | 80% |
| Номинальная мощность | 2 Вт |
| Пульсации и шум | 100 мВ п-п |
| Регулирование по линии | ±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8,0% |
| Точность выходного напряжения | ±2,0% |
| Диапазон напряжения | 10,8 ~ 13,2 В |
| Частота переключения | 100 кГц мин. |
Параметры входа
| Номинальное входное напряжение | 12 В |
| Диапазон входного напряжения | 10,8 ~ 13,2 В |
| Входной ток при полной нагрузке | 214 мА |
| Входной ток без нагрузки | 20 мА |
| Тип фильтра | Конденсаторный |
Защита
| Перегрузка | Мгновенная, тип защиты: обрыв |
| Короткое замыкание | Мгновенная, тип защиты: обрыв |
| Рекомендуемый предохранитель | Да |
Параметры окружающей среды
| Рабочая температура | -40 ~ +71 °C |
| Рабочая температура при учете дерейтинг-кривой | См. дерейтинг-кривую |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +105 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Испытательное напряжение | I/P-O/P: 3 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции | 80 пФ макс. |
| Эмиссия ЭМС | Соответствие EN55032 Class B, FCC part 15 Class B |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A |
Надежность, размеры и масса
| MTBF | 700 тыс. ч мин., MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 19,6 × 7,1 × 10,2 мм |
| Габаритные размеры в дюймах | 0,77 × 0,28 × 0,40 дюйма (Д × Ш × В) |
| Масса | 2,3 г |
Механическое исполнение
| Тип корпуса | Компактный однорядный модуль |
| Исполнение | Непроводящий пластиковый корпус |
Назначение выводов
| Номер вывода 1 | +Vin |
| Номер вывода 2 | -Vin |
| Номер вывода 5 | -Vout |
| Номер вывода 7 | +Vout |
Примечания
| 1 | Все параметры измерены при номинальном входном напряжении, номинальной нагрузке, 25 °C и 70% RH окружающей среды. |
| 2 | Пульсации и шум измеряются при 20 МГц с использованием скрученной пары проводов, заканчивающейся конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Регулирование по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке. |
| 4 | Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки. |
