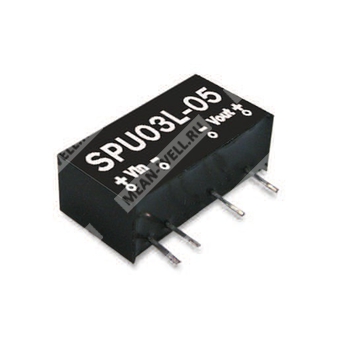

SPU03L-05 - неизолированный DC/DC преобразователь 3 Вт с одним выходом 5 В для промышленной электронной аппаратуры.
Назначение и краткое описание
SPU03L-05 — это 3-ваттный неизолированный DC/DC преобразователь с одним выходом, предназначенный для питания низковольтных электронных узлов от источника постоянного напряжения. Модуль выполнен по технологии внутреннего SMD-монтажа, имеет встроенный EMI-фильтр, защиту от короткого замыкания и перегрузки, а также рассчитан на конвекционное воздушное охлаждение.
Особенности
- Изоляция вход/выход: 3000 В DC
- Внутренняя SMD-технология
- Встроенный EMI-фильтр
- Защита от короткого замыкания
- Охлаждение естественной конвекцией воздуха
- Непроводящий пластиковый корпус
- Однорядное исполнение корпуса
- Испытание на 100% номинальной нагрузки при прогоне
- Низкая стоимость и высокая надёжность
- 2 года гарантии
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|
| SPU03 | Серия DC/DC преобразователей SPU03, класс мощности 3 Вт |
| L | Вариант исполнения серии |
| 05 | Выходное напряжение 5 В |
Основные параметры
| Параметр | Значение |
|---|
| Тип изделия | 3-ваттный DC/DC преобразователь с одним выходом |
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 60 ~ 600 мА |
| КПД, тип. | 82% |
| Номинальная мощность | 3 Вт |
| Пульсации и шум | 50 мВ п-п |
| Регулирование по линии | ±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8,0% |
| Точность напряжения | ±2,0% |
| Частота преобразования | Не менее 60 кГц |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 4,5 ~ 5,5 В |
| Номинальное входное напряжение | 5 В |
| Потребляемый ток при полной нагрузке | 740 мА |
| Потребляемый ток без нагрузки | 60 мА |
| Фильтр | Конденсаторного типа |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 60 ~ 600 мА |
| Номинальная мощность | 3 Вт |
| Пульсации и шум | 50 мВ п-п |
| Регулирование по линии | ±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8,0% |
| Точность напряжения | ±2,0% |
Защита
| Параметр | Значение |
|---|
| Перегрузка | Защита срабатывает кратковременно, тип восстановления: прерывание |
| Короткое замыкание | Защита срабатывает кратковременно, тип восстановления: прерывание |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | −40 ~ +90 °C, с учётом графика снижения нагрузки |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | −40 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход/выход: 3 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ макс. |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и конструктив
| Параметр | Значение |
|---|
| Габариты | 19,6 × 7,5 × 10,2 мм |
| Габариты в дюймах | 0,77" × 0,30" × 0,40" |
| Масса | 2,9 г |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | Вход положительный |
| 2 | Вход отрицательный |
| 5 | Выход отрицательный |
| 7 | Выход положительный |
Механические размеры
| Параметр | Значение |
|---|
| Шаг и размеры выводов | 2,54 мм, 3,81 мм, 5,08 мм, 7,5 мм; допуск размера вывода 0,50 ± 0,30 мм × 0,05 мм |
| Исполнение | Корпус в виде однорядного модуля |
Упаковка
| Параметр | Значение |
|---|
| Минимальная кратность упаковки | 25 шт. на трубку |
| Масса одной трубки | 100 г |
| Максимальное количество в коробке | 4000 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
| Тип упаковки | Стандартная трубчатая упаковка |
Примечания
- Все параметры указаны при номинальном входном напряжении, полной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются при помощи скрученной пары проводов длиной 12 дюймов с 0,1 мкФ и 47 мкФ конденсаторами, подключёнными на терминале.
- Регулирование по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
