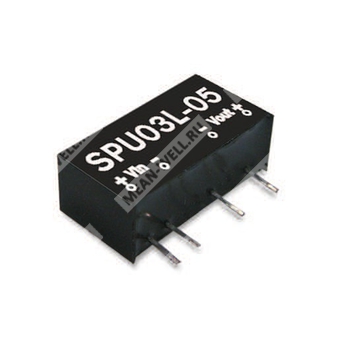

SPU03L-12 - нерегулируемый одновыходный DC-DC преобразователь мощностью 3 Вт с выходом 12 В.
SPU03L-12 — компактный импульсный DC-DC преобразователь серии SPU03, предназначенный для преобразования постоянного напряжения с гальванической развязкой 3000 ВDC и одновыходным исполнением. Изделие выполнено по SMD-технологии, имеет встроенный EMI-фильтр, защиту от короткого замыкания и перегрузки, а также рассчитано на свободную конвекцию воздуха.
Расшифровка партномера
| Позиция | Расшифровка |
| SPU03 | серия DC-DC преобразователей мощностью 3 Вт |
| L | исполнение с входным диапазоном 10,8–13,2 В |
| 12 | номинальное выходное напряжение 12 В |
Особенности
- Гальваническая развязка вход/выход 3000 ВDC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- Однорядное исполнение выводов.
- 100% испытание при полной нагрузке.
- Низкая стоимость при высокой надёжности.
Область применения
Промышленные и встраиваемые электронные системы, где требуется компактный изолированный источник вторичного питания 12 В мощностью 3 Вт.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного напряжения | 10,8–13,2 В |
| Диапазон выходного тока | 25–250 мА |
| КПД типовое | 85% |
| Номинальная мощность | 3 Вт |
| Пульсации и шум, максимум | 50 мВп-п |
| Стабилизация по линии | ±1,2% при изменении входного напряжения на 1% |
| Стабилизация по нагрузке | ±8,0% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения | не менее 60 кГц |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 12 В |
| Диапазон входного напряжения | 10,8–13,2 В |
| Потребляемый ток при полной нагрузке | 305 мА |
| Потребляемый ток без нагрузки | 25 мА |
| Фильтр | ёмкостной |
Защита
| Параметр | Значение |
| Перегрузка | временная, тип защиты: обрыв |
| Короткое замыкание | временная, тип защиты: обрыв |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+90 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура хранения и влажность | −40…+105 °C, 10%…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
Требования по безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | вход/выход: 3 кВDC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ максимум |
| Эмиссия | соответствие BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8; уровень light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надёжность
| Параметр | Значение |
| MTBF | 700 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты
| Параметр | Значение |
| Размеры корпуса | 19,6 × 7,5 × 10,2 мм |
| Размеры корпуса в дюймах | 0,77 × 0,30 × 0,40 |
| Масса | 2,9 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | −Vin |
| 5 | −Vout |
| 7 | +Vout |
Механические данные
| Параметр | Значение |
| Шаг выводов | 2,54 мм |
| Другие размеры на чертеже | 19,6; 10,20; 5,08; 3,81; 7,5; 0,5; 1,2 мм |
| Допуск размера вывода | 0,50 × 0,30 мм ±0,05 мм |
Упаковка
| Параметр | Значение |
| Минимальная кратность упаковки | 25 шт. в трубке |
| Масса одной трубки | 100 г |
| Максимальное количество в коробке | 4000 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
| Длина трубки | 520 мм |
Примечания
1. Все параметры указаны при нормальных входных условиях, номинальной нагрузке, 25 °C и влажности 70% RH окружающей среды.
2. Пульсации и шум измеряются при полосе 20 МГц с помощью скрученной пары проводов, завершённой конденсатором 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки.
