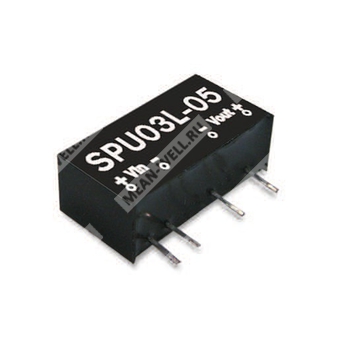

SPU03M-05 - не изолированный одно-выходной DC-DC преобразователь мощностью 3 Вт для преобразования 5 В в стабилизированный выход.
Компонент SPU03M-05 представляет собой модуль серии SPU03 — компактный DC-DC преобразователь с одним выходом, выполненный по несимметричной схеме без гальванической развязки по выходу, с встроенным EMI-фильтром, защитой от короткого замыкания и перегрузки, а также с корпусным исполнением для установки в печатную плату.
Расшифровка партномера
| Позиция | Расшифровка |
| SPU03 | Серия DC-DC преобразователей мощностью 3 Вт, одно выходное исполнение |
| M | Исполнение с выходным напряжением 5 В |
| 05 | Номинальное выходное напряжение 5 В |
Особенности
- Изоляция вход/выход: 3000 В DC.
- Встроенная SMD-технология.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания.
- Охлаждение за счёт свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- Однорядное исполнение выводов.
- Испытание на 100% полной нагрузки при прогоне.
- Низкая стоимость, высокая надёжность.
Применение
Модуль предназначен для применения в промышленной электронике и системах питания, где требуется компактный и экономичный источник постоянного напряжения 5 В с одним выходом.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 60 ~ 600 мА |
| КПД, тип. | 83% |
| Номинальная мощность | 3 Вт |
| Пульсации и шум, макс. | 50 мВ п-п |
| Стабилизация по линии | ±1,2% при изменении входного напряжения на 1% |
| Стабилизация по нагрузке | ±8,0% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения | 60 кГц, минимум |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,5 ~ 5,5 В |
| Номинальное входное напряжение | 5 В |
| Потребляемый ток при полной нагрузке | 740 мА |
| Потребляемый ток без нагрузки | 60 мА |
| Фильтр | Конденсаторный тип |
Защита
| Параметр | Значение |
| Перегрузка | Моментальная, тип защиты: прерывание |
| Короткое замыкание | Моментальная, тип защиты: прерывание |
| Рекомендуемый предохранитель | Рекомендуется |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +90 °C (см. график снижения нагрузки) |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ, максимум |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry; критерий A; EAC TP TC 020 |
| Стандарты безопасности | Одобрено EAC TP TC 020/2011 |
Прочие параметры
| Параметр | Значение |
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 19,6 × 7,5 × 10,2 мм |
| Габариты в дюймах | 0,77" × 0,30" × 0,40" |
| Масса | 2,9 г |
| Упаковка | 25 шт./трубка, 4000 шт./коробка |
Механические параметры
| Параметр | Значение |
| Тип монтажа | В печатную плату, сквозное исполнение выводов |
| Размер корпуса | 19,6 × 7,5 × 10,2 мм |
| Допуск размера выводов | 0,50 × 0,30 мм, допуск ±0,05 мм |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 5 | -Vout |
| 7 | +Vout |
График снижения нагрузки
Для эксплуатации при повышенной температуре окружающей среды необходимо учитывать снижение допустимой нагрузки согласно графику снижения нагрузки. Для исполнения 5 В рабочая область ограничивается температурным режимом, указанным в документе.
Примечания
- Все параметры указаны при номинальном входном напряжении, полной нагрузке и влажности 70% RH.
- Пульсации и шум измеряются на 20 МГц с использованием скрученной пары проводников и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки.
