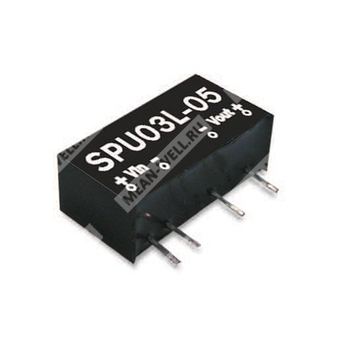

SPU03N-05 - Низкопрофильный 3-ваттный DC-DC преобразователь с одним выходом 5 В для монтажа в электронные системы.
SPU03N-05 — это неизолированный по выходу, импульсный DC-DC преобразователь серии SPU03, предназначенный для формирования стабилизированного питания 5 В в компактных электронных и промышленно-электронных устройствах. Компонент выполнен в корпусе для сквозного монтажа, рассчитан на входное напряжение 5 В и обеспечивает выходную мощность 3 Вт при малых габаритах.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SPU |
Серия преобразователей DC-DC с одним выходом |
| 03 |
Номинальная мощность 3 Вт |
| N |
Исполнение с номинальным входом 5 В |
| 05 |
Выходное напряжение 5 В |
Особенности
- Изоляция вход-выход: 3000 В DC.
- Встроенный фильтр ЭМС.
- Защита от короткого замыкания.
- Пластиковый корпус без проводящего наполнителя.
- Охлаждение за счет свободной конвекции воздуха.
- Однолинейная компоновка выводов.
- Исполнение с низкой стоимостью и высокой надежностью.
- 100% испытание под полной нагрузкой на прогрев.
Выход
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Диапазон выходного тока |
60 ~ 600 мА |
| Типовая эффективность |
82% |
| Номинальная мощность |
3 Вт |
| Пульсации и шум |
50 мВ п-п |
| Регулирование по линии |
±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке |
±8,0% |
| Точность выходного напряжения |
±2,0% |
| Частота переключения |
Не менее 60 кГц |
Вход
| Параметр |
Значение |
| Номинальное входное напряжение |
5 В |
| Диапазон входного напряжения |
4,5 ~ 5,5 В |
| Потребляемый ток при полной нагрузке |
740 мА |
| Потребляемый ток без нагрузки |
60 мА |
| Фильтр |
Конденсаторного типа |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
Рекомендуется предохранитель |
| Защита от перегрузки по току |
Моментальная, тип отключения: разрыв |
| Защита от короткого замыкания |
Моментальная, тип отключения: разрыв |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +90 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура хранения и влажность |
-40 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход/выход: 3 кВ DC |
| Сопротивление изоляции |
Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная емкость |
80 пФ макс. |
| Помехоэмиссия |
Соответствует BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствует BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
Прочее
| Параметр |
Значение |
| Средняя наработка на отказ |
700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
19,6 × 7,5 × 10,2 мм |
| Габаритные размеры в дюймах |
0,77" × 0,30" × 0,40" (Д × Ш × В) |
| Масса |
2,9 г |
Монтаж и выводы
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 5 |
-Vout |
| 7 |
+Vout |
Упаковка
| Параметр |
Значение |
| Количество в трубке |
25 шт. |
| Масса трубки |
100 г |
| Максимальное количество в коробке |
4000 шт. |
| Масса коробки |
16,8 кг |
| Размер коробки |
L600 × W230 × H220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке 12% и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются при помощи витой пары проводов длиной 12 дюймов, терминалированной конденсатором 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
