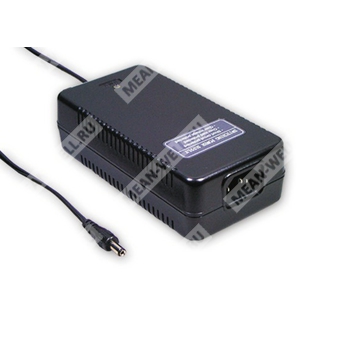

SPU50-5 — источник питания AC-DC настольного исполнения на 60 Вт с одним выходом на 15 В.
Расшифровка партномера
| Позиция | Расшифровка |
| SPU | Серия настольных источников питания Mean Well |
| 50 | Класс мощности серии: 50–60 Вт |
| 5 | Выходное напряжение 15 В |
Краткое описание
SPU50-5 — настольный источник питания переменного тока в постоянный ток с одним выходом, предназначенный для питания электронной и промышленной аппаратуры. Модель относится к серии SPU50 и обеспечивает стабилизированное выходное напряжение 15 В при номинальной мощности 60 Вт. Корпус полностью закрытый, выполнен в пластиковом исполнении, предусмотрен светодиодный индикатор включения. Вход выполнен через сетевой разъём IEC320-C14 с защитным заземлением.
Особенности
- Однофазный вход от сети переменного тока.
- Настольное исполнение.
- Один выход 15 В.
- Полная мощность 60 Вт.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Фиксированная частота преобразования и стабилизации.
- Светодиодная индикация включения питания.
- Полностью закрытый пластиковый корпус.
- Схемотехника PWM 3882.
- Соответствие требованиям UL, CUL, TUV, CB, CE.
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 4 А |
| Диапазон тока | 0–4 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки напряжения | Фиксированное |
| Допуск по выходному напряжению | ±3.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±2.5% |
| Время установки, нарастания и удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока, 135–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 1.6 А / 100 В переменного тока |
| Пусковой ток | 60 А / 230 В переменного тока |
| Ток утечки | 0.75 мА / 240 В переменного тока |
| КПД тип. | 80% |
Защита
| Параметр | Значение |
| Перегрузка | 150–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105–145% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0…+40 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | –20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0.03% / °C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, TUV EN60950 |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 1.5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход / вход-земля: 100 МОм / 500 В постоянного тока |
| ЭМС по проводимым и излучаемым помехам | Соответствие EN55022 (CISPR22) класс B |
| ЭМС по помехоустойчивости | Соответствие IEC801-2,3,4, критерий A |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 100 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 146 × 76 × 44 мм (Д × Ш × В) |
| Масса | 0.7 кг |
| Упаковка | 25 шт. / 20 кг / коробка |
Разъёмы и кабели
| Параметр | Значение |
| Сетевой вход | 3-контактный вход IEC320-C14 с заземляющим контактом |
| Выходной штекер | Стандартный тип 2.1 × 5.5 × 11 мм, центральный контакт положительный |
| Кабель для версии 5 В | 120 см, AWM2464, 18AWG×4 жилы |
| Кабель для версии 10–48 В | 180 см, SPT-1, 18AWG×2 жилы |
| Дополнительный тип штекера | По запросу заказчика |
Назначение выводов
| Тип разъёма | Назначение контактов |
| P2J | Центральный контакт — «+» |
| R1B | 1 — COM; 2 — COM; 3 — +Vout; 4 — COM; 5 — +Vout |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Выходное напряжение измеряется в контрольной точке на выходном разъёме при 50% нагрузки.
3. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0.1 мкФ и 47 мкФ.
4. Допуск по напряжению включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
5. Линейная стабилизация измеряется от минимального до максимального сетевого напряжения при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
