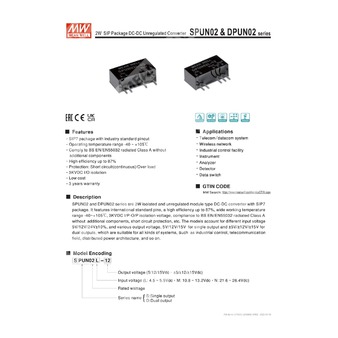

SPUN02L-05
SPUN02L-05 — изолированный DC-DC преобразователь 2 Вт с однополярным выходом 5 В.
Расшифровка партномера SPUN02L-05
| Элемент обозначения | Расшифровка |
| SPUN | Серия SPUN02, однополярный выход |
| 02 | Номинальная мощность 2 Вт |
| L | Входной диапазон 4,5…5,5 В постоянного тока |
| 05 | Выходное напряжение 5 В |
Назначение
SPUN02L-05 — маломощный изолированный модульный DC-DC преобразователь не регулируемого типа в корпусе SIP7, предназначенный для построения локальных источников питания в телекоммуникационной, промышленной и измерительной аппаратуре.
Описание
Серия SPUN02 и DPUN02 представляет собой 2-ваттные изолированные DC-DC преобразователи не регулируемого типа с корпусом SIP7 и стандартной распиновкой. Модули ориентированы на применение в системах промышленного управления, телекоммуникациях, распределённых системах питания, сетевом и контрольно-измерительном оборудовании.
Модификация SPUN02L-05 относится к однополярным выходным исполнениям и рассчитана на входное напряжение 5 В с допуском 4,5…5,5 В. Выходное напряжение составляет 5 В. По данным таблицы выбора моделей для этой модификации обеспечивается выходной ток до 400 мА. Типовой КПД — 81%. Для выхода указан ёмкостной эквивалент нагрузки 220 мкФ.
Преобразователь имеет внутреннюю развязку входа и выхода 3 кВ DC, работает с естественным воздушным охлаждением и рассчитан на широкий температурный диапазон окружающей среды. Входной фильтр — встроенный конденсатор, защита от короткого замыкания реализована с автоматическим восстановлением. Перегрузочная защита также восстанавливается автоматически после устранения неисправности.
Расшифровка основных особенностей
- SIP7-корпус со стандартной промышленной распиновкой.
- Диапазон рабочих температур: от -40 до +105 °C.
- Соответствие излучаемым помехам по BS EN/EN55032, класс A, без дополнительных компонентов.
- Высокий КПД — до 87% для других исполнений серии; для SPUN02L-05 типовое значение 81%.
- Защита от короткого замыкания и перегрузки с автоматическим восстановлением.
- Изоляция вход-выход 3 кВ DC.
- Низкая стоимость и компактные габариты.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Системы передачи данных.
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,5…5,5 В постоянного тока |
| Пусковое перенапряжение, максимум 100 мс | 9 В постоянного тока |
| Фильтр | Внутренний конденсатор |
| Предохранитель | Рекомендуется: 1 А, медленный, для моделей 5 В |
| Потребляемый ток без нагрузки | 40 мА |
| Потребляемый ток при полной нагрузке | 488 мА |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 0…400 мА |
| Точность напряжения | ±3,0% max. |
| Пульсации и шум | 100 мВ пик-пик |
| Пульсации и шум для SPUN02L-05/12 | 150 мВ |
| Регулирование по линии | 1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | 10% |
| Номинальная мощность | 2 Вт |
| Частота преобразования | 60 кГц |
| КПД, тип. | 81% |
| Допустимая ёмкостная нагрузка | 220 мкФ |
Защита
| Параметр | Значение |
| Короткое замыкание | Защита с непрерывным режимом, автоматическое восстановление |
| Перегрузка | Автоматическое восстановление после устранения аварийного состояния |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура окружающей среды | -40…+105 °C |
| Температура корпуса, максимум | +105 °C |
| Влажность при работе | 20…90% RH, без конденсации |
| Охлаждение | Естественная воздушная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…85 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 18 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), N/A |
| Электростатический разряд | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Радиочастотное электромагнитное поле | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Импульсные помехи | Уровень 1, 0,5 кВ линия-линия |
| Проводимая устойчивость | Уровень 2, 3 В (e.m.f.) |
| Магнитное поле | Уровень 2, 3 А/м |
Надёжность
| Параметр | Значение |
| MTBF | 3,3 млн ч, MIL-HDBK-217F (25 °C) |
Конструктивные параметры
| Параметр | Значение |
| Габариты | 19,6 × 7,2 × 10,2 мм |
| Габариты в дюймах | 0,77 × 0,28 × 0,40 inch |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
| Масса | 2,7 г |
Распиновка
| Номер вывода | SPUN02 | Назначение |
| 1 | +Vin | Плюс входа |
| 2 | -Vin | Минус входа |
| 5 | -Vout | Минус выхода |
| 6 | Нет вывода | Пустой контакт |
| 7 | +Vout | Плюс выхода |
Примечания
- Все параметры указаны при номинальном входе: 5 В для модели SPUN02L-05, 25 °C и 70% RH, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкого к высокому уровню при номинальной нагрузке.
- Регулирование по нагрузке измеряется при изменении нагрузки от 20% до 100%.
- Финальное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Упаковка
| Параметр | Значение |
| Упаковка | 14 шт. в трубке, 2058 шт. в коробке, 147 трубок в коробке |
| Масса трубки | 56,3 г |
| Масса коробки | 10,28 кг |
| Стандартная длина трубки | 330 мм |
