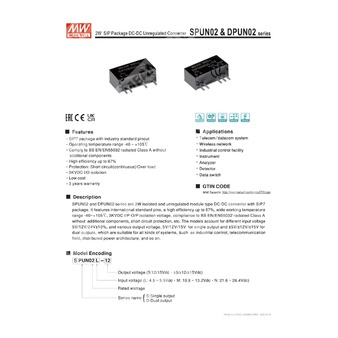

SPUN02M-05 - нестабилизированный изолированный DC-DC преобразователь 2 Вт в корпусе SIP7 с выходом 5 В и входом 12 В.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| SPUN | Серия одноканальных преобразователей |
| 02 | Номинальная мощность 2 Вт |
| M | Входное напряжение 10,8–13,2 В |
| 05 | Выходное напряжение 5 В |
Назначение
SPUN02M-05 — изолированный, нестабилизированный модульный DC-DC преобразователь с одним выходом, предназначенный для преобразования входного напряжения 12 В в стабилизированное по уровню источника питания логики и промышленной электроники выходное напряжение 5 В при мощности до 2 Вт.
Особенности
- Корпус SIP7 с промышленным стандартным расположением выводов.
- Диапазон рабочей температуры: от -40 до +105 °C.
- Высокий КПД, типовое значение для данной модификации — 86%.
- Защита от короткого замыкания с автоматическим восстановлением.
- Защита от перегрузки с автоматическим восстановлением после устранения аварийного режима.
- Изоляция вход-выход 3 кВ DC.
- Низкая стоимость.
- Подходит для промышленного управления, телекоммуникационного оборудования, распределённых систем питания и приборостроения.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Системы передачи данных.
Описание
SPUN02M-05 относится к серии 2-ваттных изолированных и нестабилизированных DC-DC преобразователей Mean Well SPUN02. Модуль выполнен в корпусе SIP7, имеет стандартную распиновку и предназначен для применения в системах, где требуется гальваническая развязка и преобразование напряжения без применения дополнительных внешних компонентов. Для модификации SPUN02M-05 номинальное входное напряжение составляет 12 В, а выходное напряжение — 5 В. Питание допускается от входного диапазона 10,8–13,2 В. Преобразователь рассчитан на работу в условиях естественной конвекции и обеспечивает типовую эффективность 86%.
Параметры входа
| Параметр | Значение |
| Номинальное входное напряжение | 12 В |
| Диапазон входного напряжения | 10,8–13,2 В |
| Пусковое перенапряжение, макс. | 18 В DC в течение 100 мс |
| Фильтр | Внутренний конденсатор |
| Потребляемый ток без нагрузки | 20 мА |
| Потребляемый ток при полной нагрузке | 192 мА |
| Рекомендуемая защита по входу | Предохранитель медленного типа 500 мА |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальная мощность | 2 Вт |
| Выходной ток | 0–400 мА |
| Точность выходного напряжения | ±3,0% максимум |
| Пульсации и шум | 100 мВ p-p |
| Пульсации и шум для SPUN02L-05/12 | 150 мВ |
| Регулирование по линии | 1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | 10% |
| Типовая эффективность | 86% |
| Ёмкость нагрузки | 220 мкФ |
| Частота переключения | 60 кГц |
Защита
| Параметр | Значение |
| Короткое замыкание | Тип защиты: непрерывная, автоматическое восстановление |
| Перегрузка | Тип защиты: автоматическое восстановление после устранения аварийного режима |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | от -40 до +105 °C |
| Температура корпуса | до +105 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | от -55 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0–85 °C |
| Вибрация | 10–500 Гц, 2G, 10 минут/цикл, 60 минут по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход 3 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 18 пФ |
ЭМС и безопасность
| Параметр | Значение |
| Стандарт излучаемых помех | BS EN/EN55032 (CISPR32) |
| Класс излучаемых помех | Класс A |
| ESD | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Радиочастотное излучаемое воздействие | Уровень 2, 3 В/м |
| Быстрые переходные помехи | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | Уровень 1, 0,5 кВ линия-линия |
| Проведённые помехи | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | Уровень 2, 3 А/м |
| Стандарт безопасности | EAC TP TC 020/2011 approved |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3,3 млн ч по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 19,6 × 7,2 × 10,2 мм |
| Габаритные размеры в дюймах | 0,77 × 0,28 × 0,40 |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса | 2,7 г |
| Упаковка | 14 шт. в одной трубке; 2058 шт. в одной коробке |
| Масса одной трубки | 56,3 г |
| Масса одной коробки | 10,28 кг |
| Размер коробки | L390,9 × W284,8 × H175,7 мм |
Распиновка
| Номер вывода | SPUN02 | DPUN02 |
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 5 | -Vout | -Vout |
| 6 | Не подключён | Общий |
| 7 | +Vout | +Vout |
Примечания
- Все параметры указаны при нормальном входе: L: 5 В, M: 12 В, N: 24 В, номинальная нагрузка, температура 25 °C, влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
