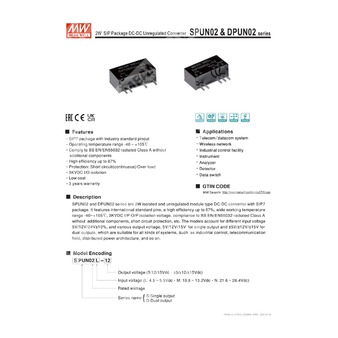

SPUN02M-15 - не изолированный DC-DC преобразователь мощностью 2 Вт с выходным напряжением 15 В в SIP7 корпусе.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SPUN |
Серия одновыходных модулей |
| 02 |
Номинальная мощность 2 Вт |
| M |
Диапазон входного напряжения 10,8–13,2 В |
| 15 |
Выходное напряжение 15 В |
Назначение и особенности
SPUN02M-15 представляет собой модульный DC-DC преобразователь типа не изолированного, с одним выходом, выполненный в корпусе SIP7. Изделие предназначено для применения в телекоммуникационном, промышленном и приборном оборудовании, а также в системах распределённого питания и автоматизации.
Модуль работает от входного напряжения 12 В с допустимым диапазоном 10,8–13,2 В и формирует стабилизированное выходное напряжение 15 В. Конструкция рассчитана на компактный монтаж и применение в стандартных печатных платах с выводным исполнением.
Области применения
- Телекоммуникационные и дата-центровые системы
- Беспроводные сети
- Промышленные системы управления
- Измерительная аппаратура
- Анализаторы
- Детекторы
- Системы передачи данных
Свойства
- Корпус SIP7 со стандартным расположением выводов
- Рабочий температурный диапазон: от -40 до +105 °C
- Соответствие излучаемым помехам BS EN/EN55032 при классе A без дополнительных компонентов
- КПД до 86%
- Защита от короткого замыкания с автоматическим восстановлением
- Защита от перегрузки с автоматическим восстановлением после устранения неисправности
- Изоляция вход/выход: 3 кВ DC
- Низкая стоимость
- Стабильная работа в промышленных условиях
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
10,8–13,2 В DC |
| Импульсное входное напряжение, максимум 100 мс |
18 В DC |
| Входной фильтр |
Внутренний конденсатор |
| Рекомендуемый предохранитель |
500 мА, медленного действия |
| Потребляемая внутренняя мощность |
500 мВт |
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
15 В |
| Точность выходного напряжения |
±3,0% максимум |
| Номинальная мощность |
2 Вт |
| Выходной ток |
0–134 мА |
| Пульсации и шум |
100 мВ п-п |
| Стабилизация по линии |
1,2% при изменении входного напряжения на 1% |
| Стабилизация по нагрузке |
10% |
| Частота переключения |
60 кГц |
| Емкость выходного конденсатора |
220 мкФ |
Защита
| Параметр |
Значение |
| Защита от короткого замыкания |
Тип защиты: непрерывная, с автоматическим восстановлением |
| Защита от перегрузки |
Тип защиты: автоматическое восстановление после устранения неисправности |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-40…+105 °C |
| Температура корпуса |
До +105 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C (0…85 °C) |
| Вибрация |
10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–3 с / максимум 260 °C |
Параметры безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
| Испытательное напряжение |
Вход/выход: 3 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость |
18 пФ |
| Эмиссия по кондуктивным помехам |
BS EN/EN55032(CISPR32), N/A |
| Эмиссия по излучаемым помехам |
BS EN/EN55032(CISPR32), класс A |
| Электростатический разряд |
Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотное электромагнитное поле |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
Уровень 1, 0,5 кВ |
| Импульсные помехи |
Уровень 1, 0,5 кВ, линия-линия |
| Проводимые помехи |
Уровень 2, 3 В(э.д.с.) |
| Магнитное поле |
Уровень 2, 3 А/м |
Надёжность
| Параметр |
Значение |
| MTBF |
3,3 млн ч по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр |
Значение |
| Габаритные размеры |
19,6 × 7,2 × 10,2 мм |
| Материал корпуса |
Непроводящий чёрный пластик, класс UL 94V-0 |
| Исполнение |
Корпус SIP7 |
Назначение выводов
| Номер вывода |
SPUN02 |
| 1 |
+Vin |
| 2 |
-Vin |
| 5 |
-Vout |
| 6 |
Нет вывода |
| 7 |
+Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении (L: 5 В, M: 12 В, N: 24 В), номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Финальное оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
Упаковка
| Параметр |
Значение |
| Упаковка |
1 шт. в трубке, 14 шт. в трубке, 2058 шт. в коробке |
| Масса |
2,7 г |
| Масса одной трубки |
56,3 г |
| Масса коробки |
10,28 кг |
| Размер коробки |
L390,9 × W284,8 × H175,7 мм |
| Стандартная трубочная упаковка |
330 мм |
