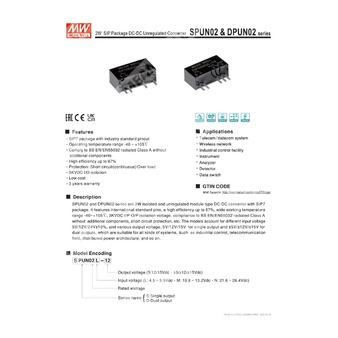

SPUN02N-05 - неуправляемый изолированный DC-DC преобразователь 2 Вт в корпусе SIP7 для питания электронных узлов.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPUN02 | Серия изолированных неуправляемых DC-DC преобразователей мощностью 2 Вт |
| N | Исполнение по входному напряжению: 21,6–26,4 В |
| 05 | Выходное напряжение: 5 В |
Назначение
Компонент SPUN02N-05 представляет собой модульный изолированный неуправляемый DC-DC преобразователь серии SPUN02 & DPUN02, выполненный в компактном корпусе SIP7 и предназначенный для преобразования постоянного входного напряжения в стабилизированное выходное напряжение 5 В при мощности до 2 Вт. Модуль применяется в телекоммуникационном оборудовании, системах передачи данных, промышленной автоматике, измерительной аппаратуре и распределённых системах питания.
Особенности
- Корпус SIP7 со стандартной распиновкой.
- Диапазон рабочих температур: от -40 до +105 °C.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам, класс A без дополнительных компонентов.
- КПД до 86% для исполнения N-05.
- Защита от короткого замыкания с автоматическим восстановлением.
- Защита от перегрузки с автоматическим восстановлением после устранения аварийного режима.
- Изоляция вход/выход 3 кВ постоянного тока.
- Низкая стоимость.
- Неуправляемая схема преобразования.
Области применения
- Телекоммуникационные и системы передачи данных.
- Беспроводные сети.
- Промышленные системы управления.
- Контрольно-измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Устройства передачи данных.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 21,6–26,4 В постоянного тока |
| Входное напряжение для исполнения N | 24 В |
| Импульсное перенапряжение входа, максимальная длительность 100 мс | 30 В постоянного тока |
| Фильтр | Внутренний конденсатор |
| Рекомендуемый предохранитель | 250 мА, медленный, для 24 В исполнения |
| Потребление тока без нагрузки | 10 мА |
| Потребление тока при полной нагрузке | 95 мА |
| Потребляемая внутренняя мощность | 500 мВт |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 0–400 мА |
| Точность напряжения | ±3,0% максимум |
| Номинальная мощность | 2 Вт |
| Пульсации и шум | 100 мВ п-п |
| Пульсации и шум для SPUN02L-05/12 | 150 мВ п-п |
| Линейная регулировка | 1,2% при изменении входного напряжения на 1% |
| Нагрузка ёмкости на выходе | 220 мкФ |
| Частота переключения | 60 кГц |
Защита
| Параметр | Значение |
| Короткое замыкание | Тип защиты: непрерывная, с автоматическим восстановлением |
| Перегрузка | Тип защиты: автоматическое восстановление после устранения аварийного состояния |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+105 °C |
| Температура корпуса | +105 °C максимум |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…85 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
Электробезопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 3 кВ постоянного тока |
| Стандарт безопасности | EAC TP TC 020/2011 approved |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная ёмкость | 18 пФ |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), N/A |
| Устойчивость к электростатическому разряду | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к наведённым помехам | Уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 3,3 млн ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Габариты | 19,6 × 7,2 × 10,2 мм |
| Габариты в дюймах | 0,77 × 0,28 × 0,40 inch |
| Масса | 2,7 г |
| Упаковка | 14 шт. в трубке; 2058 шт. в картоне; 147 шт. в картонной коробке; масса коробки 10,28 кг |
Распиновка
| Номер вывода | SPUN02 | DPUN02 |
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 5 | -Vout | -Vout |
| 6 | Нет вывода | Общий |
| 7 | +Vout | +Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении: L 5 В, M 12 В, N 24 В, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная регулировка измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно подтверждено на соответствие требованиям EMC.
