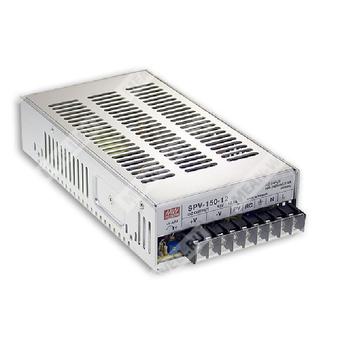

SPV-150-12 - источник питания 12 В, 150 Вт с активным корректором коэффициента мощности и защитами.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SPV | Серия импульсных источников питания Mean Well с функцией активного PFC |
| 150 | Номинальная выходная мощность 150 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
SPV-150-12 представляет собой одно-выходной импульсный источник питания промышленного назначения мощностью 150 Вт с активным корректором коэффициента мощности. Устройство рассчитано на питание нагрузки постоянным напряжением 12 В и предназначено для применения в промышленной автоматике, энергетическом и электронном оборудовании, а также в системах, где требуется устойчивое питание от сети переменного или постоянного тока широкого диапазона.
Особенности:
- Универсальный вход переменного тока с расширенным диапазоном.
- Встроенный активный корректор коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Выходное напряжение программируется внешним сигналом 1…5,5 В.
- Встроенное дистанционное управление включением/выключением.
- Фиксированная частота переключения 100 кГц.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 12,5 А |
| Диапазон тока | 0…12,5 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 10,8…13,2 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,3% |
| Нестабильность по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88…264 В переменного тока, 124…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | >0,94 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| КПД | 82% |
| Потребляемый ток | 2,5 А при 115 В AC; 1,25 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Параметры времени и динамики
| Параметр | Значение |
| Время запуска | 800 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8…16,2 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции управления
| Параметр | Значение |
| Дистанционное включение/выключение | 4…10 В DC — выключение; <0…0,8 В DC — включение |
| Подстройка выходного напряжения | 2,4…13,2 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+65 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 2G, по 10 минут/цикл, 60 минут по осям X, Y, Z |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 2112,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 210,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN62368-1, IEC62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, BS EN, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 50 мм |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 14 кг / 0,92 куб. фута |
| Типоразмер корпуса | Case No. 912L |
| Частота переключения | 100 кГц |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Переменный ток, фаза |
| 2 | Переменный ток, нейтраль |
| 3 | Заземление |
| 4 | Дистанционное управление |
| 5 | PV |
| 6–7 | Выход постоянного тока, отрицательный полюс |
| 8–9 | Выход постоянного тока, положительный полюс |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, терминатор 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает начальную установку, нестабильность по сети и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам по ЭМС.
- Температурная кривая дерейтирования предусмотрена для моделей с вентиляторным охлаждением и для работы на высоте выше 2000 м.
