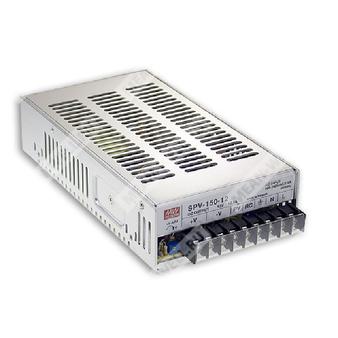

SPV-150-24 - программируемый источник питания переменного/постоянного тока мощностью 150 Вт с функцией коррекции коэффициента мощности и выходом 24 В.
Назначение и особенности
SPV-150-24 представляет собой промышленный импульсный источник питания AC/DC с одним выходом, рассчитанный на номинальное выходное напряжение 24 В и мощность 150 Вт. Изделие предназначено для питания нагрузок постоянного тока в системах промышленной автоматики, приборостроения, электроники и смежных областях, где требуется универсальный сетевой вход, высокий коэффициент мощности, программируемое выходное напряжение и наличие встроенных защит.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SPV | Серия источников питания с функцией PFC и одним выходом |
| 150 | Номинальная выходная мощность 150 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Ключевые особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Программируемое выходное напряжение в расширенном диапазоне.
- Удалённое включение/выключение.
- Встроенный вентилятор постоянного охлаждения.
- Фиксированная частота переключения 100 кГц.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 6,25 А |
| Диапазон выходного тока | 0 ~ 6,25 А |
| Номинальная выходная мощность | 150 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 20 ~ 26,4 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 2500 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 88 ~ 264 В переменного тока / 124 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД | 83% |
| Потребляемый ток | 1,25 А при 230 В переменного тока; 2,5 А при 115 В переменного тока |
| Пусковой ток | 45 А при 230 В переменного тока; 20 А при 115 В переменного тока |
| Ток утечки | < 1 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
|---|
| Удалённое управление | 4 ~ 10 В постоянного тока — выключение; < 0 ~ 0,8 В постоянного тока — включение |
| Подстройка выходного напряжения | 2,4 ~ 13,2 В |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -20 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% относительной влажности, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, TUV EN62368-1, IEC62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry; EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 2112,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 210,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 14 кг / 0,92 куб. фута |
Примечания
- Все параметры не специально оговорены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ, параллельно подключёнными.
- Допуск включает установку, нестабильность по сети и по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Электромагнитная совместимость конечного устройства должна быть подтверждена после монтажа в оборудование.
- При проведении испытаний ЭМС необходимо руководствоваться техническими материалами по испытаниям компонентов источников питания.
- Снижение допустимой нагрузки составляет 3,5% на каждые 1000 м высоты для моделей с вентилятором и 5% на каждые 1000 м высоты для моделей без вентилятора при высоте свыше 2000 м.
