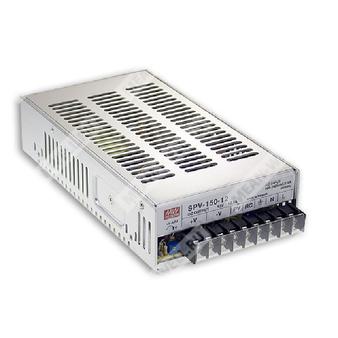

SPV-150-48 - импульсный источник питания 150 Вт с коррекцией коэффициента мощности и выходным напряжением 48 В.
Назначение: преобразование сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 48 В для промышленной электроники и систем питания.
Расшифровка партномера
| SPV |
Серия источников питания SPV с функцией коррекции коэффициента мощности |
| 150 |
Номинальная выходная мощность 150 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Основные особенности
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Выходное напряжение программируется внешним управляющим сигналом 1–5,5 В до диапазона 20–110%.
- Встроенное дистанционное управление включением/выключением.
- Фиксированная частота переключения 100 кГц.
Выход
| Номинальное выходное напряжение |
48 В |
| Номинальный ток |
3,125 А |
| Диапазон выходного тока |
0–3,125 А |
| Номинальная мощность |
150 Вт |
| Пульсации и шум |
240 мВ п-п |
| Диапазон подстройки выходного напряжения |
41–52,8 В |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,2% |
| Стабилизация по нагрузке |
±0,5% |
Вход
| Диапазон входного напряжения переменного тока |
88–264 В |
| Диапазон входного напряжения постоянного тока |
124–370 В |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
>0,94 при 230 В AC, >0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД |
83% |
| Типовой пусковой ток |
45 А при 230 В AC, 45 А при 230 В AC |
| Ток утечки |
<1 мА при 240 В AC |
| Типовой входной ток |
2,5 А при 115 В AC; 1,25 А при 230 В AC |
Динамические характеристики
| Время установки, нарастания |
2500 мс, 50 мс при 115 В AC; 800 мс, 50 мс при 230 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Защита
| Перегрузка |
105–150% от номинальной выходной мощности; режим ограничения постоянного тока с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
57,6–67,2 В; отключение выходного напряжения с восстановлением после повторного включения |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Дистанционное управление |
4–10 В DC: выключение; <0–0,8 В DC: включение |
| Подстройка выходного напряжения |
2,4–13,2 В |
Условия эксплуатации
| Рабочая температура |
-20…+65 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, по осям X, Y, Z |
Электробезопасность и ЭМС
| Стандарты безопасности |
UL60950-1, TUV EN62368-1, IEC62368-1, EAC TP TC 004 |
| Испытательное напряжение |
Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, EAC TP TC 020 |
Механические данные
| Габаритные размеры |
215 × 115 × 50 мм |
| Масса |
1,1 кг |
| Упаковка |
12 шт. / 14 кг / 0,92 куб. фута |
| Исполнение корпуса |
Охлаждение свободной конвекцией; монтаж в соответствующем оборудовании |
MTBF
| Наработка на отказ |
2112,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 210,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Назначение выводов
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
RC |
| 5 |
PV |
| 6–7 |
DC OUTPUT -V |
| 8–9 |
DC OUTPUT +V |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары с оконечением на 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, линейную и нагрузочную регулировки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Электромагнитная совместимость должна подтверждаться в составе конечной системы.
- Температурное дерейтинг-ограничение для моделей с индексом 6,3/1000 м до 50 °C при отсутствии моделей с вентилятором; при высоте более 2000 м требуется снижение нагрузки 5%/1000 м.
- Выходная характеристика внешнего напряженческого управления является нелинейной.
- Для управления выходным напряжением используется внешний сигнал 1–5,5 В постоянного тока.
