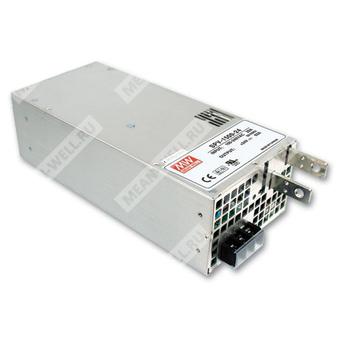

SPV-1500-12 - импульсный источник питания 1500 Вт, 12 В, с функциями защиты, удалённого управления и параллельной работы.
SPV-1500-12 — это одновыходной промышленный импульсный источник питания мощностью 1500 Вт, предназначенный для преобразования сетевого переменного/постоянного входного напряжения в стабилизированное выходное напряжение 12 В постоянного тока. Модель поддерживает активную коррекцию коэффициента мощности, дистанционное включение/выключение, сигнализацию состояния, удалённую обратную связь, внешнее управление выходным напряжением и параллельную работу с распределением тока.
Расшифровка партномера
| Позиция | Расшифровка |
| SPV | Серия источников питания Mean Well SPV |
| 1500 | Номинальная мощность 1500 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Поддержка входа постоянного тока.
- Технология ZVS.
- Активное ограничение пускового входного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным шарикоподшипниковым вентилятором постоянного тока.
- Высокая удельная мощность.
- Подстройка выходного напряжения в диапазоне 20% ~ 110% от номинала внешним сигналом.
- Возможность параллельной работы с суммарной мощностью до 4500 Вт при 2+1.
- Сигнал аварии на выходе.
- Встроенный вспомогательный выход 12 В / 0,1 А для дистанционного управления.
- Встроенные функции дистанционного ON-OFF и удалённого контроля.
- 3 года гарантии.
Выход
| Параметр | SPV-1500-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 125 А |
| Диапазон выходного тока | 0 ~ 125 А |
| Номинальная мощность | 1500 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 2,4 ~ 13,2 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, нарастания | 1500 мс, 100 мс при полной нагрузке |
| Время удержания | 10 мс при полной нагрузке |
Вход
| Параметр | SPV-1500-12 |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | 0,98 при 115 В AC; 0,95 при 230 В AC |
| КПД, тип. | 86,5% |
| Входной ток, тип. | 17 А при 115 В AC; 8 А при 230 В AC |
| Пусковой ток, тип. | 30 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки | < 2,0 мА при 240 В AC |
Защита
| Параметр | SPV-1500-12 |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянным значением, восстановление автоматически после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | SPV-1500-12 |
| Вспомогательное питание | 12 В / 0,1 А, только для дистанционного ON/OFF |
| Сигнал аварии | Наличие |
| Дистанционное ON/OFF | Наличие |
| Удалённое измерение | Наличие |
| Внешнее управление выходным напряжением | 1 ~ 6 В постоянного тока |
| Параллельная работа | Наличие |
Условия эксплуатации
| Параметр | SPV-1500-12 |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Помехоустойчивость и ЭМС
| Параметр | SPV-1500-12 |
| Электромагнитные помехи | Соответствие EN55032 (CISPR32), EN61000-3-2, EN61000-3-3 |
| ЭМС-устойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень light industry, критерий A |
Безопасность и изоляция
| Параметр | SPV-1500-12 |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Габариты, масса, ресурс
| Параметр | SPV-1500-12 |
| Габариты | 278 × 127 × 83,5 мм (Д × Ш × В) |
| Масса | 3,0 кг |
| Упаковка | 4 шт. / 13 кг / 1,19 куб. фут. |
| MTBF | 109 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение и механика
Корпус: Case No. 943A. Охлаждение: воздушный поток через устройство. Монтаж: на 8 винтов M4 с глубиной 5 мм с обеих сторон, также предусмотрены дополнительные точки крепления M4 и М4 для вспомогательной фиксации. Вход переменного тока и сигнальные цепи выведены на отдельные разъёмы. Наличие удалённого контроля, сигнализации, внешнего управления напряжением и интерфейса разделения тока позволяет использовать источник в системах промышленной автоматики и энергообеспечения.
Примечания
- Все параметры, если не указано иное, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерялись на полосе 20 МГц, при использовании витой пары длиной 12 дюймов с параллельно подключенным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулирование линии и регулирование нагрузки.
- При низком входном напряжении может потребоваться дерейтинг; следует использовать кривую дерейтирования.
- Источником питания является компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно повторно подтвердить соответствие требованиям ЭМС.
- Дерейтинг окружающей температуры: 3,5 °C/1000 м при бесвентиляторном исполнении и 5 °C/1000 м при вентиляторном исполнении для высоты эксплуатации выше 2000 м.
- При параллельной работе допускается максимум 3 устройства; при других конфигурациях требуется согласование с производителем.
- При параллельной работе удалённое измерение подключается только к ведущему устройству.
- Если суммарная нагрузка в параллельном режиме меньше 5% от номинальной, может работать только одно устройство, остальные могут перейти в режим ожидания, и их светодиоды выхода не включатся.
- При параллельной работе функция подстройки выходного напряжения недоступна.
- Для работы функции аварийного сигнала требуется внешнее напряжение; максимальное прикладываемое напряжение — 50 В, максимальный ток стока — 10 мА.
