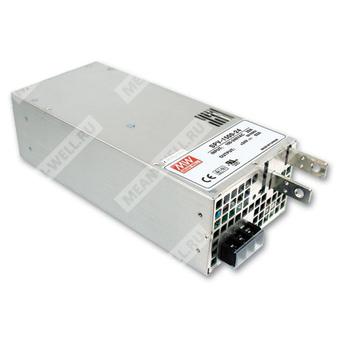

SPV-1500-24 — импульсный источник питания 24 В для промышленного применения с активным PFC, дистанционным управлением и защитами.
Расшифровка партномера
| Позиция | Расшифровка |
| SPV | Серия импульсных источников питания Mean Well SPV |
| 1500 | Номинальная мощность 1500 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание
SPV-1500-24 — одноканальный источник питания постоянного тока промышленного исполнения мощностью 1512 Вт с выходом 24 В, активной коррекцией коэффициента мощности, встроенным вентиляторным охлаждением, дистанционными функциями управления, удалённым контролем, сигнализацией состояния и полным набором защит.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Технология ZVS.
- Активное ограничение пускового тока по входу переменного тока.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором на шарикоподшипнике постоянного тока.
- Высокая удельная мощность: 8,3 Вт/дюйм³.
- Выходное напряжение регулируется в диапазоне 20% ~ 110% от номинала.
- Параллельное соединение для увеличения выходной мощности до 4500 Вт при работе до 3 блоков.
- Выход сигнализации состояния.
- Встроенный вспомогательный выход 12 В/0,1 А для цепей дистанционного управления.
- Встроенные функции дистанционного включения/выключения и дистанционного измерения.
- Трёхлетняя гарантия в документе указана, но не приводится здесь по требованию.
Вход
| Параметр | Значение |
| Входное напряжение | 90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,98 при 115 В переменного тока; 0,95 при 230 В переменного тока, при полной нагрузке |
| КПД | 86,5% тип. при 230 В переменного тока |
| Пусковой ток | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Потребляемый ток по входу | 17 А при 115 В переменного тока; 8 А при 230 В переменного тока |
| Ток утечки | < 2,0 мА при 240 В переменного тока |
| Время удержания | 14 мс при полной нагрузке |
| Время запуска, нарастания | 1500 мс, 100 мс при полной нагрузке |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В постоянного тока |
| Номинальный ток | 63 А |
| Диапазон тока | 0 ~ 63 А |
| Номинальная мощность | 1512 Вт |
| Диапазон регулировки выходного напряжения | 4,8 ~ 28 В |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Пульсации и шум | 150 мВ п-п |
| Время нарастания / запуска | 1500 мс, 100 мс при полной нагрузке |
| Выходной диапазон с помощью внешнего управляющего сигнала | 20% ~ 110% (тип.) |
| Регулировка подстроечным резистором | ±5% тип. |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты: ограничение постоянным током, восстановление автоматически после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,8 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Аварийный сигнал | См. функцию аварийного сигнала |
| Дистанционное включение/выключение | См. функциональное руководство |
| Вспомогательное питание | 12 В / 0,1 А, только для функции дистанционного включения/выключения |
| Сигнал выравнивания тока при параллельной работе | Поддерживается |
| Дистанционное измерение | Поддерживается |
| Управление выходным напряжением внешним сигналом | Поддерживается |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C, с учётом кривой снижения мощности |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Эмиссия | EN55032 (CISPR32), EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 109 тыс. ч min, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 278 × 127 × 83,5 мм (Д × Ш × В) |
| Масса | 3,0 кг |
| Упаковка | 4 шт. / 13 кг / 1,19 CUFT |
Отклонение по условиям окружающей среды и снижению мощности
При температуре окружающей среды выше 50 °C требуется снижение допустимой нагрузки согласно кривой дерейтирования. Для моделей с вентилятором допустимая температура эксплуатации может быть выше 50 °C при сохранении работоспособности, однако необходимо учитывать график снижения мощности, приведённый в документе.
Подключение и конструктив
Корпус выполнен в металлическом исполнении с принудительным воздушным охлаждением. Подключение входа переменного тока, выходов и сигнальных цепей осуществляется через клеммные разъёмы. Для монтажа предусмотрены крепёжные отверстия М4. Воздушный поток организован со стороны входа к стороне выхода.
Назначение выводов и функциональные интерфейсы
| Группа | Назначение |
| AC/N, AC/L | Вход сети переменного тока |
| +V, -V | Основной выход постоянного тока |
| +S, -S | Дистанционное измерение напряжения |
| LS | Выравнивание тока при параллельной работе |
| P OK, P OK GND | Выход аварийной сигнализации Power OK |
| RC1, RC2, RCG | Цепи дистанционного включения/выключения |
| AUX, AUXG | Вспомогательный выход 12 В / 0,1 А |
| PS, PV | Внешнее управление выходным напряжением |
Примечания
- Все параметры, если не указано иное, измеряются при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц, с использованием 12-дюймовой витой пары с терминатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установленный допуск, регулирование по линии и нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтирования.
- Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно соответствовать требованиям ЭМС.
- Снижение допустимой температуры: 3,5 °C/1000 м без вентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при работе на высоте более 2000 м.
- При параллельной работе выходы соединяются с учётом требований к минимизации разности напряжений.
- При параллельной работе до 3 блоков. Для других схем применения требуется согласование с изготовителем.
- При параллельной работе и малой нагрузке возможно нахождение части блоков в режиме ожидания; светодиоды выходов в этом случае могут быть выключены.
- При параллельной работе функция подстройки выходного напряжения не используется.
- Для дистанционного измерения в параллельной работе проводники измерения должны подключаться только к ведущему блоку.
