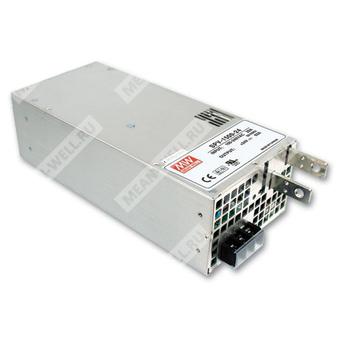

SPV-1500-48
SPV-1500-48 — импульсный источник питания 48 В мощностью 1500 Вт с активным PFC, защитами и функциями удалённого управления.
Расшифровка партномера
| SPV | Серия импульсных источников питания Mean Well SPV |
| 1500 | Номинальная мощность 1500 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Краткое описание
SPV-1500-48 — источник питания переменного/постоянного тока с одним выходом, предназначенный для промышленного применения. Модель относится к серии SPV-1500 и обеспечивает стабилизированное выходное напряжение 48 В, высокую выходную мощность, активный корректор коэффициента мощности, встроенные защиты, сигнализацию состояния и возможность параллельной работы.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Технология ZVS.
- Активное ограничение пускового броска входного тока.
- Встроенный активный корректор коэффициента мощности, PF более 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное охлаждение встроенным вентилятором на шарикоподшипнике постоянного тока.
- Высокая удельная мощность: 8,3 Вт/дюйм³.
- Выходное напряжение может регулироваться в пределах 20% ~ 110% от номинала.
- Функция выравнивания тока при параллельной работе до 4500 Вт (2+1).
- Выходной сигнал аварии.
- Встроенный вспомогательный выход 12 В/0,1 А для дистанционного управления.
- Встроенные функции дистанционного включения/выключения и удалённого контроля по обратной связи.
- 3 года гарантии.
Выход
| Номинальное выходное напряжение | 48 В |
| Номинальный ток | 32 А |
| Диапазон тока | 0 ~ 32 А |
| Номинальная мощность | 1536 Вт |
| Пульсации и шум, макс. | 200 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 9,6 ~ 56 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 1500 мс, 100 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Вход
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | 0,98 при 115 В AC; 0,95 при 230 В AC при полной нагрузке |
| КПД, тип. | 90% |
| Пусковой ток, тип. | 30 А при 115 В AC; 60 А при 230 В AC |
| Входной ток, тип. | 17 А при 115 В AC; 8 А при 230 В AC |
| Ток утечки | < 2,0 мА / 240 В AC |
Защиты
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, восстановление автоматически после устранения неисправности. |
| Перенапряжение | 57,6 ~ 67,2 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения питания. |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры. |
Функции
| Вспомогательное питание | 12 В / 0,1 А, только для дистанционного управления включением/выключением. |
| Сигнал аварии | См. раздел сигнализации. |
| Дистанционное включение/выключение | См. функциональное руководство. |
| Удалённый контроль по напряжению | См. функциональное руководство. |
| Параллельная работа | Поддерживается; максимум 3 блока, требуется согласование по подключению согласно функциональному руководству. |
| Разделение тока | Возможно при параллельной работе; максимальный суммарный выходной ток определяется как номинальный ток одного блока × число блоков × 0,9. |
Сигнализация
| Сигнал P OK | Открытый коллектор через выводы P OK и P OK GND. |
| Состояние «Low» | Когда выходное напряжение выше 15% от номинального; уровень низкий, 0,5 В макс. при 10 мА. |
| Состояние «High» | Когда выходное напряжение ниже 15% от номинального; высокий уровень или разомкнутое состояние. |
| Внешнее питание для сигнала | Требуется; максимальное приложенное напряжение 50 В, максимальный ток стока 10 мА. |
Параметры окружающей среды
| Рабочая температура | -20 ~ +70 °C, с учётом кривой дерейтирования. |
| Рабочая влажность | 20 ~ 90% RH, без конденсации. |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации. |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C). |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z. |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL60950-1, TUV EN60950-1, одобрено. |
| Изоляционное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC. |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH. |
| Эмиссия | Соответствие EN55032 (CISPR32), EN61000-3-2, EN61000-3-3. |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень light industry, критерий A. |
Надёжность, размеры и упаковка
| MTBF | 109 тыс. ч минимум по MIL-HDBK-217F (25 °C). |
| Габаритные размеры | 278 × 127 × 83,5 мм (Д × Ш × В). |
| Масса | 3,0 кг. |
| Упаковка | 4 шт. / 13 кг / 1,19 куб. фута. |
Дополнительные данные
| Подстройка выходного напряжения | ±5% типично с помощью подстроечного резистора; 20% ~ 110% типично при внешнем управляющем сигнале 1 ~ 6 В DC. |
| Выходной разъём | Силовые и сигнальные клеммы согласно механической спецификации. |
| Охлаждение | Принудительное охлаждение встроенным вентилятором. |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измерялись на полосе 20 МГц, с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, нестабильность по входному напряжению и по нагрузке.
4. Может потребоваться дерейтирование при низком входном напряжении. Для подробностей следует учитывать кривую дерейтирования.
5. Блок питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно повторно подтверждать соответствие EMC-директивам. За руководством по проведению испытаний следует обращаться к изготовителю источников питания.
6. Дерейтирование температуры окружающей среды составляет 3,5%/1000 м при безвентиляторном исполнении и 5%/1000 м при исполнении с вентилятором для работы на высоте более 2000 м.
Механическое исполнение
Корпус Case No.943A. Охлаждение организовано воздушным потоком через устройство. Предусмотрены крепёжные отверстия и клеммные соединители для входа переменного тока, выхода постоянного тока и управляющих цепей. Монтажные размеры соответствуют механической спецификации серии.
Назначение
Источник питания SPV-1500-48 применяется в промышленной электронике, системах автоматизации, силовых установках, телекоммуникационном и технологическом оборудовании, где требуется высокомощное стабилизированное питание 48 В с функциями удалённого управления, контроля состояния и параллельного наращивания мощности.
