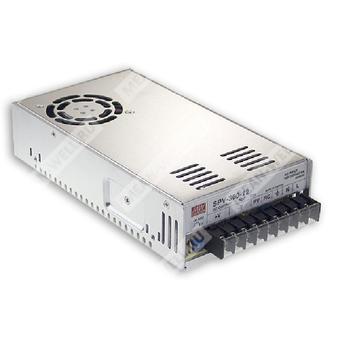

SPV-300-12 - программируемый источник питания 300 Вт с активной коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| SPV | Серия импульсных источников питания Mean Well с функцией PFC |
| 300 | Номинальная мощность 300 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
SPV-300-12 представляет собой одноканальный импульсный источник питания мощностью 300 Вт с универсальным входом переменного тока, активной коррекцией коэффициента мощности и принудительным воздушным охлаждением встроенным вентилятором. Изделие предназначено для питания промышленной электронной аппаратуры, систем управления, автоматики, измерительных и исполнительных устройств, где требуется стабильное напряжение 12 В.
Источник имеет программируемую установку выходного напряжения в пределах 20–110% посредством внешнего управляющего сигнала 1–5,5 В, встроенное дистанционное включение/выключение, регулировку скорости вентилятора и полный набор защит.
Основные особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором.
- Программирование выходного напряжения в диапазоне 20–110% внешним сигналом 1–5,5 В.
- Встроенное дистанционное управление включением и выключением.
- Встроенное управление скоростью вентилятора.
- Фиксированная частота преобразования 100 кГц.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 25 А |
| Диапазон регулировки выходного тока | 0–25 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 10,8–13,2 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 800 мс, 50 мс при 230 В переменного тока; 2500 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88–264 В переменного тока; 124–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | >0,95 при 230 В переменного тока; >0,98 при 115 В переменного тока, при полной нагрузке |
| Типовой КПД | 83,5% |
| Типовой входной ток | 3,6 А при 115 В переменного тока; 1,8 А при 230 В переменного тока |
| Пусковой ток | 20 А при 115 В переменного тока; 45 А при 230 В переменного тока |
| Ток утечки | <1 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности; тип защиты — ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8–16,2 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные цепи
| Параметр | Значение |
| Дистанционное управление | 4–10 В постоянного тока — выключено; менее 0–0,8 В постоянного тока — включено |
| Диапазон внешней подстройки выходного напряжения | 2,4–13,2 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2116,3 тыс. ч минимум по Telcordia SR-332; 210,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 215 × 115 × 50 мм |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 14 кг / 0,92 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN62368-1, IEC62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, EAC TP TC 020 |
Механическое исполнение и подключение
Корпус рассчитан на установку в оборудовании с воздушным потоком, ориентированным согласно обозначению на чертеже. Подключение выполнено через винтовую клеммную колодку.
| Назначение контакта | Номер контакта |
| Переменный ток, фаза | 1 |
| Переменный ток, нейтраль | 2 |
| Защитное заземление | 3 |
| Дистанционное управление | 4 |
| Программирование выходного напряжения | 5 |
| Выход постоянного тока, отрицательный | 6–7 |
| Выход постоянного тока, положительный | 8–9 |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуски включают заданные допуски установки, нестабильность по линии и по нагрузке.
- Испытания на ЭМС выполняются в составе конечного оборудования; источник питания должен быть установлен в сертифицированное металлическое шасси с толщиной стенки 1 мм.
- Для выполнения требований ЭМС в составе конечной системы может потребоваться дополнительная корректировка и проверка в конкретной установке.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м высоты для моделей без вентилятора и 5 °C на каждые 1000 м высоты для моделей с вентилятором при эксплуатации выше 2000 м.
