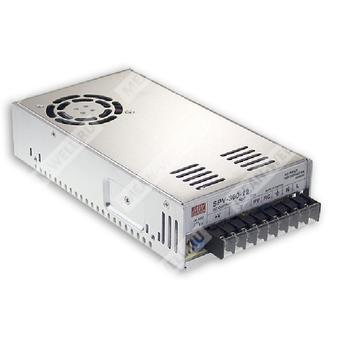

SPV-300-24 - импульсный источник питания 24 В мощностью 300 Вт с коррекцией коэффициента мощности и функциями дистанционного управления.
Назначение и общая характеристика
SPV-300-24 — это одновыходной промышленный источник питания AC/DC с активной коррекцией коэффициента мощности, рассчитанный на питание нагрузок постоянным напряжением 24 В при выходной мощности до 300 Вт. Изделие предназначено для применения в промышленной автоматике, системах управления, телекоммуникационном и общем электронном оборудовании, где требуются широкий диапазон входного напряжения, высокая энергетическая эффективность, встроенные защитные функции и возможность дистанционного управления.
Основные особенности
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором.
- Программирование выходного напряжения внешним сигналом в диапазоне 20…110%.
- Встроенное дистанционное включение/выключение.
- Встроенное управление скоростью вентилятора.
- Фиксированная частота переключения 100 кГц.
- Исполнение для промышленного монтажа с клеммным подключением.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPV | Серия импульсных источников питания Mean Well с функцией PFC |
| 300 | Номинальная выходная мощность 300 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Выход
| Параметр | SPV-300-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон регулирования тока | 0…12,5 А |
| Номинальная выходная мощность | 300 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 20…26,4 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 2500 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | SPV-300-24 |
| Диапазон входного напряжения переменного тока | 88…264 В |
| Диапазон входного напряжения постоянного тока | 124…370 В |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | >0,95 при 230 В переменного тока; >0,98 при 115 В переменного тока, при полной нагрузке |
| КПД | 85% |
| Пусковой ток | 45 А при 230 В переменного тока |
| Ток утечки | <1 мА при 240 В переменного тока |
| Потребляемый ток | 3,6 А при 115 В переменного тока; 1,8 А при 230 В переменного тока |
Защита
| Параметр | SPV-300-24 |
| Защита от перегрузки | 105…135% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 27,6…32,4 В |
| Алгоритм защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | SPV-300-24 |
| Дистанционное управление | 4…10 В DC: выключение; <0…0,8 В DC: включение |
| Подстройка выходного напряжения | 2,4…26,4 В |
Условия эксплуатации и окружающая среда
| Параметр | SPV-300-24 |
| Рабочая температура | -20…+65 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Требования безопасности и ЭМС
| Параметр | SPV-300-24 |
| Стандарты безопасности | UL60950-1, TUV EN62368-1, IEC62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | SPV-300-24 |
| MTBF | 2116,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 210,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 14 кг / 0,92 куб. фута |
Механическое исполнение
Корпус выполнен в металлическом исполнении с принудительным воздушным охлаждением. Направление потока воздуха указано производителем. Подключение осуществляется через клеммную колодку. Монтажные размеры и расположение отверстий приведены на чертеже изделия.
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | RC |
| 5 | PV |
| 6–7 | Выход постоянного тока -V |
| 8–9 | Выход постоянного тока +V |
Примечания
- Все параметры, специально не указанные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Испытания на электромагнитную совместимость выполняются в составе конечного оборудования; для установки в составе изделия требуется соблюдение правил по монтажу и заземлению.
- Кривая снижения нагрузки может зависеть от входного напряжения и типа исполнения.
- Температурное снижение нагрузки для моделей с вентилятором начинается выше 60 °C и зависит от условий установки.
