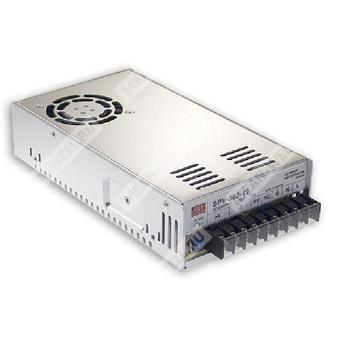

SPV-300-48 - импульсный источник питания 300 Вт с активной коррекцией коэффициента мощности и выходом 48 В для промышленной аппаратуры.
SPV-300-48 — это одновыходовой AC/DC источник питания серии SPV-300 с активной коррекцией коэффициента мощности, принудительным охлаждением и возможностью удалённого включения/выключения, предназначенный для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPV | Серия источников питания с активной коррекцией коэффициента мощности |
| 300 | Номинальная выходная мощность 300 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
- Универсальный вход переменного тока в полном диапазоне.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95 при 230 В переменного тока.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором.
- Регулировка выходного напряжения внешним сигналом постоянного тока 1,0...5,5 В.
- Встроенное удалённое управление включением/выключением.
- Регулировка скорости вентилятора.
- Фиксированная частота переключения 100 кГц.
Выход
| Параметр | SPV-300-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 6,25 А |
| Диапазон тока | 0...6,25 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон регулировки выходного напряжения | 41...52,8 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 2500 мс, 50 мс при 115 В AC; 800 мс, 50 мс при 230 В AC на полной нагрузке |
| Время удержания | 16 мс при 115 В AC; 16 мс при 230 В AC на полной нагрузке |
Вход
| Параметр | SPV-300-48 |
| Диапазон входного напряжения | 88...264 В AC; 124...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | Более 0,95 при 230 В AC; более 0,98 при 115 В AC на полной нагрузке |
| КПД типовой | 86,5% |
| Входной ток типовой | 1,8 А при 230 В AC; 3,6 А при 115 В AC |
| Пусковой ток типовой | 45 А при 230 В AC; 20 А при 115 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Параметр | SPV-300-48 |
| Перегрузка | 105...135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Перенапряжение | 57,6...67,2 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | SPV-300-48 |
| Удалённое управление | 4...10 В DC — выключение; <0...0,8 В DC — включение |
| Подстройка выходного напряжения | 2,4...13,2 В |
Эксплуатационные условия
| Параметр | SPV-300-48 |
| Рабочая температура | -20...+65 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | SPV-300-48 |
| Стандарты безопасности | UL60950-1, TUV EN62368-1, IEC62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry |
Надёжность, габариты и упаковка
| Параметр | SPV-300-48 |
| MTBF | 2116,3 тыс. ч, Telcordia SR-332 (Bellcore); 210,6 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 14 кг / 0,92 CUFT |
Механическое исполнение и подключение
| Параметр | SPV-300-48 |
| Корпус | Металлический, с принудительным воздушным охлаждением |
| Направление воздушного потока | Указано на чертеже корпуса |
| Крепление | По чертежу: монтажные отверстия под винты M4 и M3 |
| Назначение клемм | AC/L, AC/N, FG, RC, PV, DC OUTPUT -, DC OUTPUT +, +V ADJ. |
Примечания
- Все параметры, специально не оговорённые, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельными конденсаторами.
- Допуски включают установку, нестабильность по сети и по нагрузке.
- Падение входного напряжения допускается при пониженном входном напряжении. Характеристику дерейтирования следует уточнять по кривой дерейтирования.
- Для условий эксплуатации блок питания должен быть установлен в окончательное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм; окончательная конфигурация должна подтверждать соответствие требованиям ЭМС.
- Дерейтирование температуры окружающей среды: 3,5 °C на 1000 м безвентиляторные модели и 5 °C на 1000 м модели с вентилятором при высоте эксплуатации выше 2000 м.
