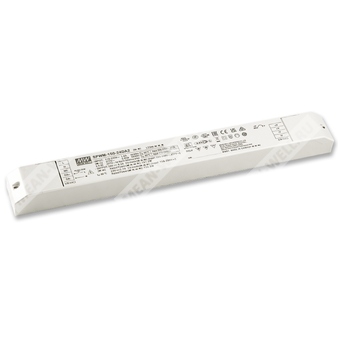

SPWM-150-12 - AC/DC источник питания 150 Вт с постоянным напряжением и PWM-выходом для светодиодных лент.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| SPWM | Серия источников питания с постоянным напряжением и PWM-выходом |
| 150 | Номинальная мощность 150 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Краткое назначение
SPWM-150-12 — импульсный AC/DC драйвер для светодиодных нагрузок с постоянным выходным напряжением 12 В и PWM-управлением яркостью, предназначенный для систем освещения на светодиодных лентах.
Описание
Серия SPWM-150 представляет собой источник питания AC/DC мощностью 150 Вт с режимом постоянного напряжения и PWM-типом выходного сигнала. Устройство предназначено для поддержания стабильной цветовой температуры и равномерности яркости при питании различных типов светодиодных лент.
Модель SPWM-150-12 рассчитана на входное напряжение сети переменного тока 100–305 В и имеет вариант с выходным напряжением 12 В. Серия выполнена в бесвентиляторном исполнении с охлаждением за счет свободной конвекции воздуха и допускает работу в широком диапазоне температур корпуса.
Изделие поддерживает различные варианты управления, включая 3-в-1 диммирование, DALI-2 и PUSH-диммирование, в зависимости от исполнения. Для SPWM-150-12 применен режим PWM-выхода с фиксированной частотой 3,2 кГц.
Особенности
- Выход 150 Вт с постоянным напряжением.
- Выходное напряжение 12 В.
- PWM-выход для светодиодных лент.
- Поддержка 3-в-1 диммирования: 0–10 В DC, ШИМ-сигнал 10 В, сопротивление.
- Варианты исполнения с DALI-2: DT6 и DT8.
- Минимальный уровень диммирования: 0,1% для DALI-2.
- Потребление в режиме ожидания менее 0,5 Вт.
- Отсутствие мерцания, соответствие директиве CE ErP.
- Пластиковый корпус, класс защиты II, схема коррекции коэффициента мощности PFC.
- Охлаждение свободной конвекцией воздуха.
- Высокий КПД — до 93%.
Области применения
- Светодиодные ленты: CW/WW/Tunable/RGBW.
- Декоративное освещение.
- Архитектурное освещение.
- Системы управления бытовым освещением.
- Автоматизация зданий DALI.
Параметры
| Параметр | Значение |
|---|---|
| Номинальная мощность | 150 Вт |
| Выходное напряжение | 12 В |
| Максимальный выходной ток | 12,5 А |
| Диапазон регулировки напряжения | 11–14 В |
| Частота ШИМ | 3,2 кГц |
| Время запуска | 500 мс, 80 мс при 230 В AC; 1200 мс, 80 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC или 115 В AC |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон входного постоянного напряжения | 156–410 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | >0,97 при 115 В AC; >0,95 при 230 В AC; >0,92 при 277 В AC, при полной нагрузке |
| Входной ток | 1,5 А при 115 В AC; 1 А при 230 В AC; 0,8 А при 277 В AC |
| Пусковой ток | 55 А, импульс 500 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки | <0,25 мА при 277 В AC |
Выход
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного напряжения | 11–14 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон нагрузки | 105–150% |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Тип защиты от короткого замыкания | Отключение выходного напряжения; восстановление после повторного включения питания после устранения неисправности |
| Тип защиты от перенапряжения | Отключение выходного напряжения; восстановление после повторного включения питания после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения; восстановление после повторного включения питания после устранения неисправности |
Диммирование
| Параметр | Значение |
|---|---|
| Метод | 3-в-1: 0–10 В DC, 10 В PWM, сопротивление |
| Ток источника диммирования | 100 мкА, тип. |
| Минимальный уровень диммирования | Около 6% для 3-в-1; 0,1% для DALI-2 |
| ШИМ-сигнал диммирования | Частота 300 Гц–3 кГц |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -20…+80 °C, температура корпуса |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C, 0–50 °C |
| Вибрация | 5–100 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Максимальная температура корпуса | 80 °C |
Надежность
| Параметр | Значение |
|---|---|
| MTBF | 1926,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 158,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | Более 50 000 часов при Tcase около 75 °C или ниже |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (Class P), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) appendix J, BS EN/EN62384, GB/T19510.1, GB/T19510.213, EAC TP TC 004, разработка с учетом AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Стандарты DALI | IEC62386-101, 102, 207 (DT6), 209 (DT8), DALI Part 251 |
| ЭМС-излучение | BS EN/EN55015 (CISPR15), GB/T17743 |
| ЭМС-помехоустойчивость | BS EN/EN61547 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB 17625.1 |
| Мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
Испытания по ЭМС
| Параметр | Уровень |
|---|---|
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле | Уровень 2 |
| Быстрые переходные процессы / пачки импульсов | Уровень 2 |
| Импульсные перенапряжения | Уровень 4, 2 кВ линия-линия |
| Кондуктивные помехи | Уровень 2 |
| Магнитное поле | Уровень 2 |
| Провалы и прерывания напряжения | 30% провал на 10 периодов; 100% прерывание на 0,5 периода |
Конструктивные данные
| Параметр | Значение |
|---|---|
| Габариты | 340 × 38 × 28,5 мм |
| Масса | 0,40 кг |
| Упаковка | 30 шт.; 12,5 кг; 0,66 куб. фута |
Примечания
- Если специально не указано иное, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время запуска измерено при первом холодном пуске. Повторное включение питания может увеличить время запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. ЭМС-параметры зависят от полной установки, поэтому производителю конечного изделия необходимо повторно подтвердить соответствие ЭМС после интеграции.
- Типичный ресурс достигается при температуре корпуса, особенно в контрольной точке Tcase/TMP, около 75 °C или ниже.
- Для моделей без вентилятора при высоте эксплуатации свыше 2000 м применяется снижение допустимой температуры на 3,5 °C на 1000 м.
- Не рекомендуется подключение к емкостным нагрузкам.
- Пульсации и мерцание измеряются при полной нагрузке с источником света, предоставленным производителем.
- RCM является добровольной сертификацией. Независимое оборудование управления светодиодами без IC-классификации не подходит для жилых установок.
- Для исполнения DALI время запуска необходимо проверять с контроллером, поддерживающим функцию DALI power on; иначе время запуска может быть более 0,5 с для типа DA2.
