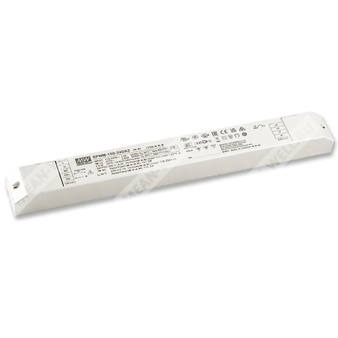

SPWM-150-12DA2 - 150-ваттный AC/DC драйвер постоянного напряжения с PWM-выходом и DALI-2/Push-управлением.
Ниже приведено расширенное описание изделия SPWM-150-12DA2, оформленное по данным спецификации серии SPWM-150.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SPWM | Серия источников питания Mean Well с постоянным напряжением и PWM-выходом |
| 150 | Номинальная мощность 150 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| DA2 | Исполнение с интерфейсом DALI-2 и управлением DT6, 1 канал выхода |
Назначение и особенности
SPWM-150-12DA2 представляет собой импульсный AC/DC источник питания для светодиодных систем, работающий в режиме постоянного напряжения с PWM-стилистикой выходного сигнала. Изделие предназначено для питания светодиодных лент и иной светодиодной нагрузки, где требуется стабильное напряжение 12 В и регулирование яркости через PWM-управление. Исполнение DA2 поддерживает DALI-2 и первичное управление Push dimming.
Серия SPWM-150 обеспечивает высокую энергетическую эффективность, работу от широкого диапазона сетевого напряжения и эксплуатацию при повышенной температуре корпуса без принудительного охлаждения. Корпус выполнен из пластика, конструкция относится к классу II и использует схему с PFC.
Функциональные возможности
- DALI-2 DT6 или DT8 в зависимости от исполнения; для SPWM-150-12DA2 — управление DT6, один канал выхода.
- Выход постоянного напряжения с PWM-типом сигнала.
- Совместимость с Push dimming на первичной стороне.
- Режимы диммирования для светодиодного освещения.
- Потребление в режиме ожидания менее 0,5 Вт.
- Бесвентиляторное охлаждение за счёт свободной конвекции воздуха.
- Минимальный уровень диммирования 0,1% для DALI-2.
Области применения
- Светодиодные ленты освещения (CW/WW/настраиваемый белый/RGBW).
- Декоративное светодиодное освещение.
- Архитектурное освещение.
- Системы управления освещением жилых помещений.
- Автоматизация зданий по DALI.
Характеристики
Выход
| Параметр | Значение |
| Номинальная выходная мощность | 150 Вт |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон регулировки выходного напряжения | 11–14 В |
| Частота PWM | 3,2 кГц |
| Пусковой переходный процесс | 500 мс, 80 мс / 230 В AC; 1200 мс, 80 мс / 115 В AC |
| Время удержания | 10 мс / 230 В AC или 115 В AC |
| Защита от перегрузки | 105–150%, режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Отключение выходного напряжения, повторное включение после устранения неисправности |
| Защита от перенапряжения | 15–20 В, отключение выходного напряжения, повторное включение после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения, повторное включение после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC; 156–410 В DC |
| Частота сети | 47–63 Гц |
| Входной ток | 1,5 А / 115 В AC; 1 А / 230 В AC; 0,8 А / 277 В AC |
| Пусковой ток | 55 А, импульс 500 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Коэффициент мощности | >0,97 / 115 В AC; >0,95 / 230 В AC; >0,92 / 277 В AC при полной нагрузке |
| КПД | 92% |
| Максимальное число источников на автомате 16 А | 5 шт. при автомате типа B; 8 шт. при автомате типа C, при 230 В AC |
| Ток утечки | <0,25 мА / 277 В AC |
| Полоса частот PFC | 50–120 кГц |
| Полоса частот PWM | 60–130 кГц |
Управление и диммирование
| Параметр | Значение |
| Тип диммирования | DALI-2 с поддержкой DT6, Push dimming |
| Дополнительные методы диммирования в серии | 3 в 1: 0–10 В DC, 10 В PWM, сопротивление |
| Ток источника диммирующего сигнала | 100 мкА тип. |
| Минимальный уровень диммирования | 0,1% (DALI-2) |
| Частота выходного PWM-сигнала | 3,2 кГц фиксированная |
| Совместимость Push | До 10 драйверов при использовании одной общей кнопки |
| Максимальная длина кабеля Push | 20 м |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -20…+80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 5–100 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Дерейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
| Максимальная температура корпуса | Tcase = 80 °C |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 1926,4 тыс. ч min. по Telcordia SR-332 (Bellcore); 158,1 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 ч при Tcase около 75 °C или ниже |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (Class P), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) appendix J; BS EN/EN62384; GB/T19510.1, GB/T19510.213; EAC TP TC 004; соответствие AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Стандарты DALI | IEC62386-101, 102, 207 (DT6), 209 (DT8), DALI Part 251 |
| Эмиссия ЭМС | BS EN/EN55015 (CISPR15), GB/T17743; BS EN/EN61000-3-2, GB 17625.1; BS EN/EN61000-3-3 |
| Иммунитет ЭМС | BS EN/EN61547 |
| Устойчивость к ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиополю | Уровень 2 |
| Устойчивость к EFT/Burst | Уровень 2 |
| Устойчивость к surge | Уровень 4, 2 кВ линия-линия |
| Устойчивость к кондуктивным помехам | Уровень 2 |
| Устойчивость к магнитному полю | Уровень 2 |
| Устойчивость к провалам и прерываниям напряжения | 30% провал на 10 периодов; 100% прерывание на 0,5 периода |
Прочие параметры
| Параметр | Значение |
| Потребление в режиме ожидания | <0,5 Вт |
| Пульсации и мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
| Фликер | Бесфликерный режим, соответствует директиве CE ErP |
Размеры и масса
| Параметр | Значение |
| Габаритные размеры | 340 × 38 × 28,5 мм |
| Масса | 0,40 кг |
| Упаковка | 30 шт.; 12,5 кг; 0,66 CUFT |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел характеристик статического режима.
- Время запуска измеряется при первом холодном старте. Повторное включение питания может увеличить время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; ЭМС-параметры должны быть подтверждены на конечном изделии после монтажа.
- Типичный ресурс более 50 000 ч обеспечивается при Tcase, особенно в контрольной точке tc, около 75 °C или ниже.
- Для высот выше 2000 м требуется учитывать температурный дерейтинг.
- Не рекомендуется подключение к ёмкостным нагрузкам.
- Фликер измеряется при полной нагрузке с источником света, поставляемым Mean Well.
- RCM применяется на добровольной основе.
- Независимое светодиодное управляющее устройство без класса IC не подходит для жилых установок.
- Для DALI power-on timing and interruption regulations время запуска следует проверять с DALI-контроллером, поддерживающим функцию DALI power on; иначе для типа DA2 время запуска будет более 0,5 с.
