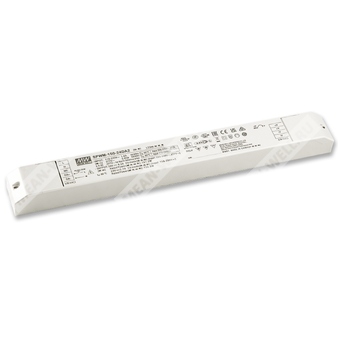

SPWM-150-12DA2Q
SPWM-150-12DA2Q - светодиодный драйвер 150 Вт с постоянным напряжением, PWM-выходом и DALI-2 DT8 для 4-канального управления.
Обозначение типа
| Элемент обозначения | Расшифровка |
| SPWM | Серия светодиодных драйверов с постоянным напряжением и PWM-выходом |
| 150 | Номинальная мощность 150 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| DA2Q | Исполнение с DALI-2 и управлением DT8, 4 канала выхода |
Назначение и особенности
SPWM-150-12DA2Q представляет собой AC/DC светодиодный драйвер серии SPWM-150 с режимом постоянного напряжения и PWM-стабилизацией выхода. Устройство предназначено для питания светодиодных лент и иных LED-нагрузок, где требуется сохранение цветовой температуры, равномерности яркости и многоканальное управление.
Модель рассчитана на питание от сети переменного тока 100…305 В AC и поддерживает многорежимное управление через DALI-2/DT8. Для исполнения DA2Q предусмотрено 4-канальное управление, что позволяет реализовывать регулирование яркости, управление цветовой температурой и RGBW-режимы.
Серия выполнена в пластиковом корпусе с классом защиты II и PFC-архитектурой. Охлаждение осуществляется за счёт свободной конвекции воздуха, без вентилятора. Устройство соответствует требованиям по отсутствию мерцания и предназначено для применения в системах архитектурного, декоративного, бытового и DALI-управляемого освещения.
Основные свойства
- DALI-2 DT6/DT8 управление, доступно исполнение с 4-канальным выходом.
- Постоянное напряжение на выходе с PWM-стилем формирования.
- Количество выходных каналов: 1…4 в зависимости от исполнения.
- Потребляемая мощность в дежурном режиме: менее 0,5 Вт.
- Соответствие требованиям по отсутствию мерцания согласно CE ErP.
- Пластиковый корпус, класс II, схема с коррекцией коэффициента мощности.
- Поддержка 3-в-1 диммирования и PUSH-диммирования в соответствующих версиях серии.
- Минимальный уровень диммирования для DALI-2: 0,1%.
- Охлаждение свободной конвекцией воздуха.
Применения
- Светодиодные ленты CW/WW/Tunable/RGBW.
- Декоративное освещение.
- Архитектурное освещение.
- Домашние системы управления освещением.
- Системы автоматизации зданий DALI.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон регулировки напряжения | 11…14 В |
| Номинальный ток | 12,5 А |
| Максимальная выходная мощность | 150 Вт |
| PWM-частота | 3,2 кГц |
| Перегрузка | 105…150%, режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15…20 В, отключение выходного напряжения с последующим повторным включением после устранения неисправности |
| Диммирование | DALI-2 DT8, 4 канала |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 100…305 В AC |
| Диапазон входного постоянного напряжения | 156…410 В DC |
| Частота сети | 47…63 Гц |
| Пусковой ток | Холодный старт 55 А, длительность импульса 500 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток потребления | 1,5 А при 115 В AC; 1 А при 230 В AC; 0,8 А при 277 В AC |
| Коэффициент мощности | >0,97 при 115 В AC; >0,95 при 230 В AC; >0,92 при 277 В AC, при полной нагрузке |
| Максимальное число блоков на автомате 16 А | 5 шт. для автомата типа B; 8 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,25 мА при 277 В AC |
| Время запуска, время нарастания, время удержания | 500 мс, 80 мс / 230 В AC; 1200 мс, 80 мс / 115 В AC |
| Минимальное время удержания | 10 мс / 230 В AC или 115 В AC |
Параметры эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+80 °C |
| Максимальная температура корпуса | Tcase = 80 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 5…100 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (Class P), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; GB/T19510.1, GB/T19510.213; EAC TP TC 004; проектирование согласно AS/NZS 61347-1, AS/NZS 61347-2-13 |
| DALI-стандарты | IEC 62386-101, 102, 207 (DT6), 209 (DT8), DALI Part 251 |
| EMC-излучение | BS EN/EN55015 (CISPR15), GB/T17743; BS EN/EN61000-3-2, GB 17625.1 |
| EMC-устойчивость | BS EN/EN61547 |
| ESD | Уровень 3: 8 кВ воздух; Уровень 2: 4 кВ контакт |
| Радиочастотное воздействие | Уровень 2 |
| EFT/пачки импульсов | Уровень 2 |
| Импульсные перенапряжения | Уровень 4, 2 кВ линия-линия |
| Кондуктивные помехи | Уровень 2 |
| Магнитное поле | Уровень 2 |
| Провалы и прерывания напряжения | 30% провал на 10 периодов; 100% прерывание на 0,5 периода |
Светотехнические и эксплуатационные показатели
| Параметр | Значение |
| Мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
| Срок службы | Типовой ресурс более 50 000 часов при Tcase и точке Tc примерно 75 °C или ниже |
| Средняя наработка на отказ | 1926,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 158,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Эффективность | 92% тип. для 12 В модели; до 93% в полевых применениях для серии |
| Тепловой режим | Охлаждение свободной конвекцией воздуха |
Размеры и упаковка
| Параметр | Значение |
| Габариты | 340 × 38 × 28,5 мм |
| Масса | 0,40 кг |
| Упаковка | 30 шт. / 12,5 кг / 0,66 куб. фут. |
Назначение выводов
Входной клеммник TB1: AC/L, AC/N.
Выходной клеммник TB2 для исполнения BLANK / DA2: +V, +V, -V, -V, DIM+, DIM- либо AC/L, AC/N, NC, DA+/PUSH, DA-/N в зависимости от исполнения.
Выходной клеммник TB2 для исполнения DA2Q: +V, +V, 1/-R/C.W., 2/-G/W.W., 3/-B/C.W., 4/-W/W.W.
Функции управления
Для исполнения DA2Q предусмотрено PUSH-диммирование и DALI-интерфейс для 4 каналов. В зависимости от конфигурации DIP-переключателей поддерживаются следующие режимы: 1 логическая группа для DT6, 4 логические группы для DT6, 1 логическая группа RGBW, 1 логическая группа Tc, 2 логические группы Tc, а также комбинированные режимы DT6 и Tc.
При PUSH-управлении доступны короткое нажатие для включения и выключения, а также длительное нажатие для изменения яркости или цветового режима в зависимости от выбранной конфигурации.
Примечания
| № | Текст |
| 1 | Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | При низком входном напряжении может потребоваться снижение нагрузки. |
| 3 | Время запуска измерено при первом холодном старте. Повторное включение/выключение может увеличить время запуска. |
| 4 | Драйвер рассматривается как компонент, работающий в составе конечного оборудования; EMC-показатели зависят от полной установки и должны быть повторно подтверждены производителем конечного изделия. |
| 5 | Срок службы более 50 000 часов достигается при температуре Tcase, а именно в точке Tc, примерно 75 °C или ниже. |
| 6 | Температурное снижение допуска составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м. |
| 7 | Не рекомендуется подключение к ёмкостной нагрузке. |
| 8 | Мерцание измерено при полной нагрузке с источником света, поставляемым Mean Well. |
| 9 | RCM предоставляется на добровольной основе; изделие независимой классификации Non-IC не подходит для жилых установок. |
| 10 | По IEC 62368-1/101/102, для функции включения DALI при подаче питания требуется контроллер DALI, поддерживающий включение по DALI, иначе время запуска для DA2-типа будет более 0,5 с. |
