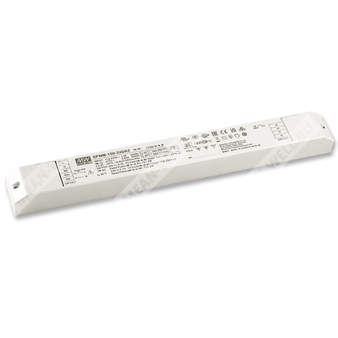

SPWM-150-24 — 150-ваттный источник питания для светодиодных нагрузок с постоянным напряжением и ШИМ-управлением.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SPWM | Серия источников питания с выходом ШИМ для светодиодного освещения |
| 150 | Номинальная мощность 150 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение
SPWM-150-24 — это AC/DC источник питания для светодиодных систем, работающий в режиме постоянного напряжения с ШИМ-выходом. Изделие предназначено для питания светодиодных лент и иных нагрузок, где требуется стабильное напряжение 24 В и управление яркостью за счёт широтно-импульсной модуляции. Серия ориентирована на применение в системах архитектурного, декоративного, бытового и управляемого освещения, включая решения с DALI-2 и PUSH-управлением в зависимости от исполнения.
Особенности
- Выход постоянного напряжения 24 В с ШИМ-режимом формирования выходного сигнала.
- Номинальная мощность 150 Вт.
- Работа от сети 100–305 В переменного тока.
- Высокая эффективность до 93%.
- Бесвентиляторное исполнение, охлаждение за счёт свободной конвекции воздуха.
- Малое потребление в режиме ожидания: менее 0,5 Вт.
- Варианты функций: базовое исполнение с 3-в-1 диммированием, DALI-2 с DT6, DALI-2 с DT8.
- Минимальный уровень диммирования 0,1% для исполнения DALI-2.
- Отсутствие заметного мерцания, соответствие требованиям по ErP.
- Пластиковый корпус, класс II, схема с коррекцией коэффициента мощности.
- Поддержка светодиодных лент и систем управления освещением.
Области применения
- Светодиодные ленты: CW, WW, Tunable White, RGBW.
- Декоративное освещение.
- Архитектурное освещение.
- Домашние системы управления освещением.
- Системы автоматизации зданий на базе DALI.
Описание
Серия SPWM-150 представляет собой AC/DC драйверы мощностью 150 Вт с режимом постоянного напряжения и ШИМ-выходом. Устройства обеспечивают поддержание цветовой температуры и равномерности яркости при работе со светодиодными лентами. Серия рассчитана на входное напряжение 100–305 В AC и выпускается в модификациях с номинальным выходным напряжением 12 В и 24 В; для изделия SPWM-150-24 используется выход 24 В.
Для данной серии характерна высокая эффективность до 93%, работа без вентилятора и эксплуатация при температуре корпуса до 80 °C в условиях свободной воздушной конвекции. Семейство включает исполнения с различной функциональностью: базовое 3-в-1 диммирование, а также варианты с DALI-2 для управления по DT6 и DT8. В зависимости от исполнения доступны 1-канальный и 4-канальный выход.
Расшифровка модели
| Обозначение | Значение |
| SPWM | Серия источников питания |
| 150 | Номинальная мощность 150 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| Функциональная опция | BLANK / DA2 / DA2Q |
Параметры выхода
| Номинальная мощность | 151,2 Вт |
| Выходное напряжение | 24 В |
| Диапазон регулировки напряжения | 23–26 В |
| Номинальный выходной ток | 6,3 А |
| ШИМ-частота | 3,2 кГц |
Параметры входа
| Диапазон входного напряжения | 100–305 В переменного тока |
| Диапазон входного напряжения постоянного тока | 156–410 В постоянного тока |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | >0,97 при 115 В AC; >0,95 при 230 В AC; >0,92 при 277 В AC при полной нагрузке |
| Пусковой ток | 55 А, длительность 500 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток потребления | 1,5 А при 115 В AC; 1 А при 230 В AC; 0,8 А при 277 В AC |
Защитные функции
| Перегрузка | 105–150%, режим hiccup, автоматическое восстановление после устранения причины |
| Короткое замыкание | Для базового исполнения — отключение выходного напряжения с последующим повторным включением после устранения неисправности; для DA2/DA2Q — режим hiccup с автоматическим восстановлением |
| Перенапряжение | 15–20 В для 12-В исполнения; 27–36 В для 24-В исполнения |
| Перегрев | Отключение выходного напряжения с повторным включением после устранения причины |
Эксплуатационные условия
| Рабочая температура | –20…+80 °C, температура корпуса |
| Максимальная температура корпуса | 80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | –40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 5–100 Гц, 2G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Надёжность и ресурс
| MTBF | 1926,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 158,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | >50 000 ч при температуре корпуса около 75 °C или ниже |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL8750 (Class P), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13; BS EN/EN62384; GB/T19510.1; GB/T19510.213; EAC TP TC 004; проектирование по AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС: излучение
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB 17625.1; класс C при нагрузке ≥50% |
| Фликер | BS EN/EN61000-3-3 |
ЭМС: помехоустойчивость
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3, уровень 2 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4, уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 4: 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11:2020, провал 30% на 10 периодов; прерывание 100% на 0,5 периода |
| Соответствие по устойчивости | BS EN/EN61547 |
Прочие параметры
| Пульсации | PstLM ≤ 1, SVM ≤ 0,4 |
| Потребление в режиме ожидания | Менее 0,5 Вт при выключенном диммировании |
| Охлаждение | Свободная воздушная конвекция |
Габариты и упаковка
| Размеры | 340 × 38 × 28,5 мм |
| Масса | 0,40 кг |
| Упаковка | 30 шт.; 12,5 кг; 0,66 CUFT |
Подключение и исполнение
В зависимости от варианта исполнения доступны разные схемы подключения и диммирования:
- BLANK: 3-в-1 диммирование через 0–10 В DC, 10 В PWM-сигнал или сопротивление.
- DA2: DALI-2 с DT6, один канал выхода.
- DA2Q: DALI-2 с DT8, четыре канала выхода.
Для базового варианта 3-в-1 диммирования рабочий вход диммирования реализуется между выводами DIM+ и DIM-. Прямое подключение к светодиодам рекомендуется; использование дополнительных драйверов не допускается. Ток источника сигнала диммирования от блока питания составляет 100 мкА тип.
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки; подробности см. в разделе статических характеристик.
- Время запуска измеряется при первом холодном включении. Повторное включение и выключение могут увеличить время запуска.
- Драйвер предназначен для работы в составе конечного оборудования; при изменении установки производитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС.
- Типичный срок службы превышает 50 000 часов при температуре корпуса, особенно в контрольной точке Tc (или TMP по DLC), не выше 75 °C.
- При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Не рекомендуется подключение к ёмкостным нагрузкам.
- Фликер измеряется при полной нагрузке с источником света, предоставленным MEAN WELL.
- RCM — добровольная сертификация. Независимый светодиодный управляющий аппарат без IC-классификации не подходит для жилых установок.
- Для функций DALI power on timing и interruption regulation требуется DALI-контроллер с поддержкой функции включения питания по DALI; иначе время запуска для DA2-исполнения будет более 0,5 с.
