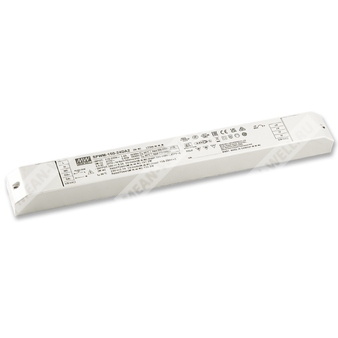

SPWM-150-24DA2 - источник питания постоянного напряжения для светодиодных систем с PWM-выходом и интерфейсом DALI-2.
SPWM-150-24DA2 представляет собой AC/DC светодиодный драйвер мощностью 150 Вт с режимом стабилизации напряжения и PWM-формой выходного сигнала. Модель рассчитана на питание светодиодных лент и световых модулей, где требуется стабильное напряжение 24 В и управление яркостью через DALI-2, а также через дополнительный кнопочный вход PUSH.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| SPWM | Серия источников питания Mean Well с PWM-выходом постоянного напряжения |
| 150 | Номинальная мощность 150 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| DA2 | Исполнение с интерфейсом DALI-2 и управлением DT6 для 1 канала |
Назначение и особенности
Данная серия предназначена для систем светодиодного освещения, в которых важны:
- постоянное напряжение на выходе;
- PWM-управление выходом;
- совместимость с DALI-2;
- поддержка диммирования PUSH;
- возможность работы с промышленными и архитектурными светильниками, светодиодными лентами и системами автоматизации зданий.
Характерные свойства
- Константное выходное напряжение 24 В.
- Номинальная мощность до 150 Вт.
- Один канал выхода для модификации DA2.
- Управление DALI-2, DT6.
- Поддержка PUSH-диммирования со стороны первичной сети.
- Фликер-свободная работа.
- Пластиковый корпус, класс II.
- PFC-коррекция коэффициента мощности.
- Охлаждение за счет естественной конвекции воздуха.
- Минимальный уровень диммирования 0,1% для DALI-2.
Описание
SPWM-150-24DA2 — это импульсный источник питания переменного/постоянного тока для светодиодных нагрузок с постоянным напряжением и PWM-формой выходного сигнала. Устройство предназначено для поддержания однородности яркости и цветовой температуры в светодиодных полосах и других LED-узлах. Серия SPWM-150 работает от сети 100–305 В переменного тока и имеет варианты с выходным напряжением 12 В и 24 В. Для исполнения 24 В используется номинальное выходное напряжение 24 В и мощность до 151,2 Вт при максимальном выходном токе 6,3 А.
Модификация DA2 предназначена для управления по DALI-2 в режиме DT6, то есть для одноканального управления яркостью. Для этой версии предусмотрены также функции диммирования PUSH. Устройство рассчитано на работу в широком диапазоне температур корпуса и не требует принудительного охлаждения.
Основные области применения
- светодиодные ленты;
- декоративное освещение;
- архитектурное освещение;
- системы управления освещением жилых и общественных объектов;
- автоматизация зданий по DALI;
- световые системы, требующие PWM-выхода постоянного напряжения.
Расшифровка исполнения SPWM-150-24DA2
| Параметр | Значение |
| Серия | SPWM-150 |
| Номинальная мощность | 150 Вт |
| Выходное напряжение | 24 В |
| Функциональное исполнение | DA2 |
| Тип управления | DALI-2, DT6, 1 канал |
Таблица параметров
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Диапазон регулировки напряжения | 23–26 В |
| Номинальный ток | 6,3 А |
| Номинальная мощность | 151,2 Вт |
| Частота ШИМ | 3,2 кГц |
| Минимальный уровень диммирования | 0,1% для DALI-2 |
| Режим перегрузки | 105–150%, режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 27–36 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока; 156–410 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Пусковой ток | Холодный запуск 55 А (twidth=500 мкс, измерено при 50% Ipeak) при 230 В переменного тока; по NEMA 410 |
| Потребляемый ток | 1,5 А при 115 В переменного тока; 1 А при 230 В переменного тока; 0,8 А при 277 В переменного тока |
| Коэффициент мощности | >0,97 при 115 В; >0,95 при 230 В; >0,92 при 277 В, при полной нагрузке |
| Полное гармоническое искажение | <10% при нагрузке ≥50% для 115/230 В; при нагрузке ≥75% для 277 В |
| Время включения | 500 мс, 80 мс при 230 В переменного тока; 1200 мс, 80 мс при 115 В переменного тока |
| Время удержания | 10 мс при 230 В переменного тока или 115 В переменного тока |
| Максимальное число источников на автомате 16 А | 5 шт. для автоматического выключателя типа B; 8 шт. для типа C при 230 В переменного тока |
| Ток утечки | <0,25 мА при 277 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105–150%, режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения; восстановление после повторного включения питания после устранения неисправности |
| Перенапряжение | 27–36 В; отключение выходного напряжения, восстановление после повторного включения питания после устранения неисправности |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+80 °C по температуре корпуса |
| Максимальная температура корпуса | 80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 5–100 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Охлаждение | Естественная конвекция воздуха |
| Снижение характеристик по высоте | 3,5 °C/1000 м для моделей без вентилятора при высоте более 2000 м |
Надежность
| Параметр | Значение |
| MTBF | 1926,4 тыс. часов минимум по Telcordia SR-332 (Bellcore); 158,1 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Типовой ресурс | >50 000 часов при Tcase, особенно в точке Tc/TMP около 75 °C или ниже |
Габариты и масса
| Параметр | Значение |
| Размеры | 340 × 38 × 28,5 мм |
| Масса | 0,40 кг |
| Упаковка | 30 шт.; 12,5 кг; 0,66 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (Class P), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; GB/T19510.1, GB/T19510.213; EAC TP TC 004; соответствует AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Стандарты DALI | IEC62386-101, 102, 207 (DT6), 209 (DT8), DALI Part 251 |
| Помехоэмиссия | BS EN/EN55015 (CISPR15), GB/T17743; BS EN/EN61000-3-2, GB 17625.1; BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN61547 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 2 |
| EFT/Burst | Уровень 2 |
| Импульсный выброс | Уровень 4, 2 кВ линия-линия |
| Проведенные помехи | Уровень 2 |
| Магнитное поле | Уровень 2 |
| Провалы и прерывания напряжения | 30% провал на 10 периодов; 100% прерывание на 0,5 периода |
Примечания
- Все параметры, специально не оговоренные, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время включения измеряется при первом холодном пуске. Повторное включение/выключение драйвера может увеличить время включения.
- Драйвер рассматривается как компонент, предназначенный для работы в составе конечного изделия. Параметры ЭМС зависят от полной установки.
- Типовой ресурс превышает 50 000 часов при температуре корпуса около 75 °C или ниже.
- Снижение температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Не рекомендуется подключение к емкостной нагрузке.
- Фликер измеряется при полной нагрузке с источником света, предоставленным Mean Well.
- RCM является добровольной сертификацией. Независимый светодиодный управляющий аппарат без IC-классификации не подходит для жилых помещений.
- Для DALI power-on timing и interruption regulations требуется проверка с контроллером DALI, поддерживающим функцию включения питания по DALI; иначе время включения может быть более 0,5 с для типа DA2.
- Для типа DA2 при восстановлении после устранения аварии выходное напряжение отключается и для возврата в работу требуется повторное включение питания.
Конструктивное исполнение
Корпус выполнен в вытянутом прямоугольном формате. Для модификации DA2 используется следующая схема подключения:
- TB1: вход сети AC/L, AC/N, а также DA+/L, DA-/N и PUSH/L;
- TB2: выход +V, +V, -V, -V.
Для управления PUSH используется первичная сторона. Длина кабеля от кнопки до последнего драйвера допускается до 20 м. Поддерживается синхронная работа до 10 драйверов при использовании одной общей кнопки.
Функции диммирования
Модель DA2 поддерживает:
- краткое нажатие: включение/выключение;
- длительное нажатие: диммирование вверх/вниз;
- остановку диммирования на максимуме и минимуме;
- смену направления диммирования при следующем длинном нажатии;
- диммирование вверх даже при выключенном состоянии.
SPWM-150-24DA2 предназначен для построения управляемых светодиодных систем постоянного напряжения с высокой энергоэффективностью, стабильными электрическими параметрами и совместимостью с DALI-2.
